제품명 : Reversible Motor 특징 |
| |
|
|
|
| |
|
|
- REVERSIBLE MOTOR는 CONDENSER 운전형 단상 유도전동기입니다. 따라서 일반적 특성 및 특징은 INDUCTION
MOTOR와 동일합니다.
- 정회전-정지- 역회전 운전이 가능합니다.
- 간이 BRAKE기구를 내장하여 짧은 시간에 정회전, 정지, 역회전이 가능하고, 정 역회전시 같은 특성을 가지도록

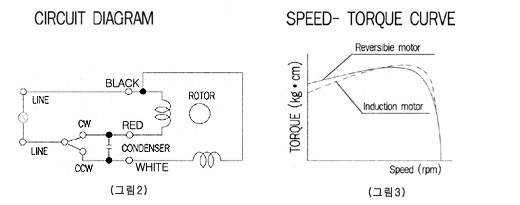

STATOR의 권선을 주권선과 보조권선이 동일하게 설계가 되어 있습니다. (그림2)참조
- 또한 짧은 시간에 정회전, 정지, 역회전의 순시 가역성을 좋게 하기 위하여 기동TORQUE를 크게 설계되어 있습니다.
(그림3)참조
- OVER RUN를 방지하기 위하여 간이 BRAKE를 사용하여 이 간이 BRAKE에 의해 약간의 유지력을 가지고 있어
정지시에 OVER RUN을 방지하여 순시정지력이 뛰어납니다. (그림1)참조
- 전환 SWITCH로 MOTOR의 회전방향을 간단하고, 짧은 시간에 역전시킬수 있으므로 정회전, 정지, 역회전을 자주
빈번하게 사용하는 용도에 적합하게 사용됩니다. 이러한 모터를 REVERSIBLE MOTOR라고 불리고 있습니다.
- REVERSIBLE MOTOR는 짧은 시간에 정회전, 정지, 역회전등의 제어용으로 뛰어난 특성으로 운전되도록 설계되어
있어서 손실입력이 크기 때문에 INDUCTION MOTOR에 비해 온도상승이 높습니다. 따라서 정격운전시간은 30분으로
되어 있습니다.
- 즉 정격운전시간이 30분이라고 하는 것은 온도상승 측면에서 볼 때에 정격부하로 연속적으로 운전가능한 시간이 약30분
이라고 하는 것입니다. 간헐적인 부하와 경부하로 외피온도가 90℃가 넘지 않는 경우에는 연속사용이 가능합니다.
- 일반적으로 회전수, TORQUE특성, 전압특성, CONDENSER특성에 대해서는 INDUCTION MOTOR와 동일합니다.
|
|
- REVERSIBLE MOTOR의 간이 BRAKE는 다음과 같은 특징이 있습니다.
① 마찰부하를 가하여 순시가역특성을 양호하게 합니다.
② OVER RUN를 작게 합니다.
③ 약간의 HOLDING TORQUE를 갖고 있습니다.

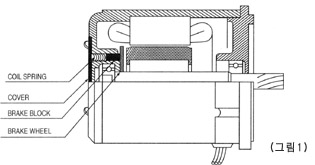

- 구조적으로 (그림1)과 같이 BRAKE WHEEL에 BRAKE BLOCK을 SPRING으로 항시 압력을 가한 상태로 있어 유지력을
발생시키고 있습니다.
- 위와 같은 구조상의 유지력을 크게 하는 데에는 한계가 있어 당사에서는 MOTOR 출력TORQUE의 약10%정도로 하고
있습니다.
- (표1)의 무부하에서의 HOLDING TORQUE와 OVER RUN을 표시하고 있지만 정확하게는 각 MOTOR 및 부하에 의해
다소 편차가 있습니다. 또한 운전시간, 온도에 의해서도 변화합니다. 따라서 참고 치로 사용하여 주십시오.
- REVERSIBLE MOTOR의 정격TORQUE, 전류 특성 등은 간이 BRAKE BLOCK을 MOTOR에 장착된 상태에서의 특성치를
표시하였습니다. 따라서 MOTOR선정시 요구출력을 그대로 선정하여도 큰 무리는 없으나 BRAKE BLOCK등의 부품의
차이에 의해 약간의 차이가 있을 수 있으므로 MOTOR선정시 여유를 가지고 MOTOR를 선정하여 주십시오.
- 사용초기의 HOLDING TORQUE는 (표1)의 값보다도 떨어지는 경우가 있으므로 주의하여 사용하십시오.
| 相數 |
SIZE |
出力
(W) |
MOTOR
MODEL 名
|
HOLDING TORQUE |
OVER
RUN |
| (g · cm)
| (N · cm) |
| 單相 |
60mm 角
|
6 |
K6RG6N□ |
50 |
0.5 |
4 |
|
70mm 角 |
15 |
K7RG15N□ |
130 |
1.3 |
5 |
|
80mm 角 |
25 |
K8RGP5N□ |
150 |
1.5 |
5 |
|
90mm 角
|
40 |
K9RG40N□ |
400 |
4.0 |
6 |
| 60 |
K9RP60F□ |
| 90 |
K9RP90F□ | |
- REVERSIBLE MOTOR는 정격운전시간이 30분으로 한정되어 있지만 단시간으로 「ON-OFF」운전을 하는 경우에는 운전
조건에 의해서 정격운전 시간이 변화합니다.
- REVERSIBLE MOTOR를 단시간 「ON-OFF」운전으로 사용할 경우에는 기동전류가 커져서 많은 전류가 흘러 MOTOR의
온도상승이 높게 나타납니다. 그러나 MOTOR가 정지해 있는 시간을 길게 사용하면 정지시의 자연냉각 효과로 인하여
MOTOR의 온도를 낮추게 되므로 정격운전시간을 길게 사용할 수 있습니다.

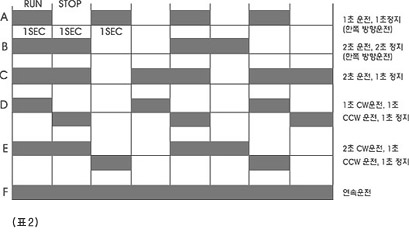

-「ON-OFF」운전 사용조건을 (표2)의 A~F와 같이 결정합니다.
F는 연속운전을 나타냅니다.

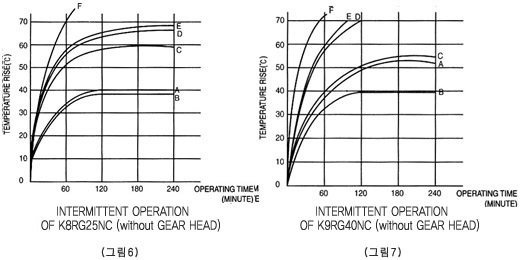

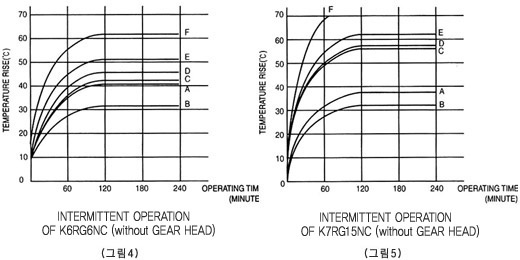

- (그림4)에서 (그림7)까지의 특성치는 운전사용조건 (표2)의 A~F에 의하여 220V 60㎐용 MOTOR로 측정시에 나타난 특성
치결과입니다. 따라서 220V 60㎐의 특성전압이 약10% 높기 때문에 특성치도 다소 높게 나타나므로 허용온도 이하에서
사용하도록 주의하여 주십시오.
- 온도상승 측정에 있어서는 타점기록계에 의하여 MOTOR에서 발생되는 온도가 외부접촉에 의해 열이 전도되는 것을 거의
없게 하고 MOTOR의 무부하상태에서 측정합니다. 이렇게 측정하는 것이 온도가 제일 높게 나타나게 되는 방법입니다.
- 특히 MOTOR의 정격 TORQUE보다 부하가 크거나 관성부하가 큰 경우에는 기동이나 역회전에 필요한 시간이 길게되어
온도상승이 보다 높아지는 경우도 있으므로 주의하여 주십시오.
- REVERSIBLE MOTOR의 온도상승은 일반적인 사양이 75deg(△T값임)이므로 이 온도를 초과하여 사용하지 않도록 주의
하여 주십시오.
- 실제 사용에 있어서 MOTOR단독으로 사용하는 경우도 있지만, 대부분 GEAR HEAD와 조합하여 사용되고 있습니다.
따라서 K8RG25N의 MOTOR에 K8G50B의 GEAR HEAD를 조합하여 무부하 운전한 경우의 온도상승은 (그림8)의
L CURVE처럼 되고 (그림6)의 MOTOR단품에 비해서 온도상승이 작아지고 운전시간이 약30분 길게 됨을 알 수 있습니다.
- 일반적으로 COIL온도를 측정하여 절연계급에 따른 온도이하로 관리하는 것이 원칙이지만 MOTOR HOUSING표면 온도가
90℃이하이면 그운전조건에서 연속운전이 가능합니다. MOTOR의 온도는 부하조건, 운전 CYCLE, MOTOR의 취부방법,
주위온도등의 조건에 따라 변합니다. 이들의 DATA로 전체를 판단하기는 어렵겠지만, 참고용 자료로 사용하십시오.
GENERAL SPECIFICATION OF INDUCTION MOTORS
| 항 목 |
사 양 |
| 절연저항 |
상온 상습에서 MOTOR를 정격으로 운전 후 MOTOR의 충전부와 비충전부를 DC 500V MEGGER로 측정하여 100MΩ 이상일것 |
| 절연내압 |
상온 상습에서 MOTOR를 정격으로 운전 후 MOTOR의 충전부와 비충전부를 1500V 50/60Hz의 전압을 1분간 인가하여 이상 없을 것 |
| 온도상승 |
MOTOR를 정격으로 운전 후 온도계법 측정하여 온도상승치(△T)가 A종 65℃ B종 85℃이하임 |
| 절연등급 |
B종 (130℃), UL규격 인증품은 A종 (105℃)
|
| 과열보호장치 |
THERMAL PROTECTOR 내장(자동 복귀형)
:개방 130℃±5℃ 복귀 77℃±5℃ |
| 사용온도 |
-10℃~+50℃(UL, CE 규격 인정 MOTOR는 -10℃~40℃)
|
| 사용습도 |
85% 이하 (결로 없는 곳) | | |
|
|
|
|
|
