제품명 : Brake Motor 특징 |
| |
|
|
|
| |
|
|
- 無勵磁 작동형 電磁BARKE를 MOTOR 後面에 장착하여 전원이 OFF와 동시에 MOTOR가 순시에 정지하여 부하를
유지합니다.
- 단상 MOTOR의 BRAKE는 REVERSIBLE MOTOR에 연결되고, 3상용 MOTOR에는 INDUCTION MOTOR에 직접 연결된
MOTOR입니다.
- 동력원으로 MOTOR를 사용할 때 단시간에 MOTOR를 정지시키고 그 부하를 그 위치에서 유지하고자 할 경우에 사용
됩니다. INDUCTION MOTOR에서는 전원을 OFF시에 순간적으로 정지하지 않고 30~40회전, REVERSIBLE MOTOR는
5~6회전 OVER RUN합니다. (단 MOTOR 단품 무부하시일 경우)
- 순간적으로 MOTOR를 정지시키고 싶을 때에는 BRAKE PACK를 사용합니다. 단, BRAKE PACK은 MOTOR를 순시정지
시키는 것이 가능한 電磁(전자)BRAKE회로이지만 부하를 유지하는 힘은 없습니다. (MOTOR 단품 무부하시 OVER
RUN은 1회전 미만입니다.)
- 부하를 유지하는 용도로 사용하는 경우에는 電磁(전자)BRAKE MOTOR를 사용하고 있습니다.
- MOTOR 後(후) 에 無勵磁 작동형 電磁(전자)BRAKE를 장착하여 작동하고 있습니다.
- 電磁(전자)BRAKE MOTOR는 전원OFF시, MOTOR 단품 무부하의 경우에는 1~4회전 OVER RUN합니다.
- 빈번한 순시 정역회전이 가능합니다. 간단한 절환으로 1분에 6회정지가 가능합니다.
(단, 정지시간을 3초이상 확보하여 주십시오.)
- MOTOR, BRAKE부가 같은 전원으로 사용 할 수 있습니다. BRAKE부에 정류회로를 내장하여 MOTOR와 같은 교류전원을
사용합니다
|
|
|
- (그림1)은 電磁(전자) BRAKE MOTOR의 구조도를 나타낸 것입니다. 당사의 電磁(전자)BRAKE MOTOR는 無勵磁作動型
으로 COIL에 전압을 인가하면 SPRING에 의해 억제된 ARMATURE가 흡입되어 SPRING을 눌러 ARMATURE와 BRAKE
LINING 사이에 틈이 발생되고 제동력이 해제되어 MOTOR SHAFT는 회전이 자유롭게 되는것입니다.
- 無勵磁作動型 電磁(전자)BRAKE로서 MOTOR와 직결하여, 전원이 OFF와 동시에 MOTOR는 순시에 정지되고,
부하를 유지합니다. 유지력은 2㎏f·㎝~10㎏f·㎝입니다. 전원 OFF시 유지력이 작동되는 TYPE이므로 전원이 나갔을
긴급시에 안전 BRAKE로 최적입니다.

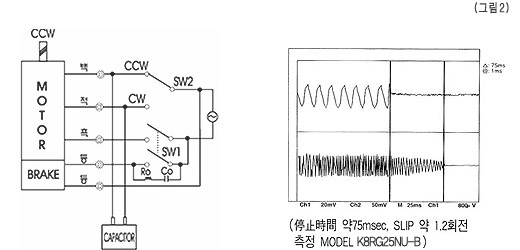

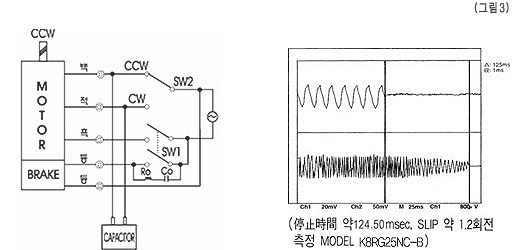

- 결선방법은 (그림2)와 같이 결선을 간단하게 하기위하여 (그림3)과 같은 경우에는 (그림2)의 접속경우와 비교하면,
제동시간이 50msec정도 길게되어 그 시간만큼 OVER RUN도 증가합니다. 이것은 제동 시에 MOTOR의 자기 ENERGY가
電磁(전자) BRAKE 電磁石(전자석) 의 여자권선에 작용하여, 電磁(전자)BRAKE의 여자를 해제하여도 약50msec동안
電磁石(전자석)이 계속해서 작동하여 BRAKE작동이 늦어지기 때문입니다.
| Voltage |
Size
(mm) |
Output
(w) |
Frequency
(Hz) |
Ampere
(A) |
Input
(W)
|
Brake |
Torque |
| (kg.cm) |
(N.m) |
Single-phase
110V/220V |
60 |
6 |
50/60 |
0.031 |
3.1 |
2.0 |
0.20 |
|
70 |
15 |
Single-phase
110V/220V
Three-phase
220V |
80 |
25 |
50/60 |
0.054 |
5.4 |
4.0 |
0.40 |
|
90
|
40 |
50/60 |
0.100 |
10.0 |
10 |
1.00 |
| 60 |
| 90 | |
|
|
|
|
|
|
|

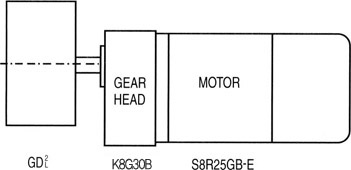

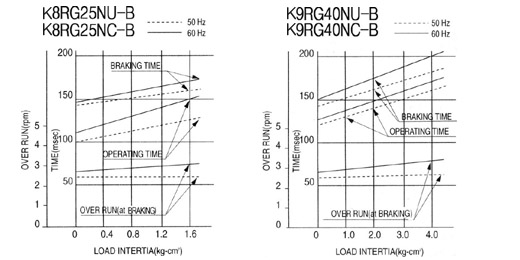

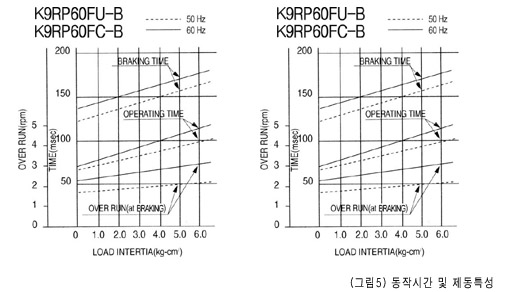

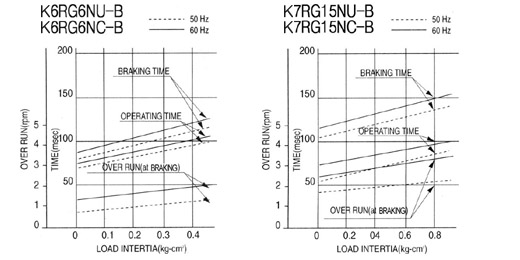

K8RG25NC-B를 예로 K8G30B를 조합하여 관성체(GDL²=1000㎏f·㎠)를 구동하는 경우 동작시간, 제동시간,
