  제품명 : K6RG6N□-T + K6G□ B(C)



CAD파일 다운로드(도면)



MODEL MOTOR OUTPUT
K6G□ B(C)

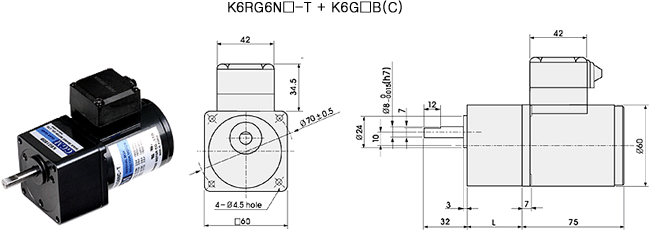

K6RG6N□-T + K6G□ B(C)		 TERMINAL BOX
REVERSIBLE 6W





치수도표
품 번 L 적용기준 취부 BOLT
01 30 K6G3~18B(C) M4 PO.7×50
02 40 K6G25~180B(C) M4 PO.7×60
03 26 K6G10BX M4 PO.7×85





단위=상단 : N·m/하단 : kgfcm
Model
Motor/
Gearhead 		Speed(rpm) 500 416 300 250 200 166 120 100 83 60 50 41 30 25 20 16 15 125 10 8.3
Ratio 3 3.6 5 6 7.5 9 12.5 15 18 25 30 36 50 60 75 90 100 120 150 180

K6RG6N□-T


K6G□ B(C)

 0.12

1.2 		0.14

1.4 		0.19

1.9 		0.23

2.3 		0.29

2.9 		0.35

3.5 		0.49

4.9 		0.58

5.8 		0.70

7.0 		0.87

8.7 		1.05

10.5 		1.26

12.6 		1.57

15.7 		1.89

18.9 		2.36

23.6 		2.83

28.3 		3

30 		3

30 		3

30 		3

30

단위=상단 : N·m/하단 : kgfcm
Model
Motor/
Gearhead 		Speed(rpm) 600 500 360 300 240 200 144 120 100 72 60 50 36 30 24 20 18 15 12 10
Ratio 3 3.6 5 6 7.5 9 12.5 15 18 25 30 36 50 60 75 90 100 120 150 180

K6RG6N□-T


K6G□ B(C)

 0.10

1.0 		0.12

1.2 		0.16

1.6		 0.19

1.9 		0.24

2.4 		0.29

2.9 		0.41

4.1 		0.49

4.9 		0.58

5.8 		0.73

7.3 		0.87

8.7 		1.05

10.5 		1.31

13.1		 1.57

15.7 		1.97

19.7 		2.36

23.6 		2.62

26.2		 3

30 		3

30 		3

30

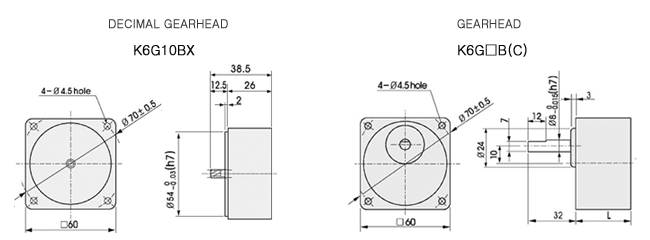

- GEARHEAD·DECIMAL GEARHEAD는 별매입니다.
- GEARHEAD의 품명중□에는 감속비가 들어갑니다.
- 색이 MOTOR와 같은 방향, 그 외는 반대방향입니다.
- 표의 감속비보다 더 감속하고자 할 경우는 GEARHEAD와 MOTOR사이에 감속비10의 DECIMAL GEARHEAD를
   설치할 수 있습니다. 이 경우 허용 TORQUE는 3N·m/ 30kgfcm입니다.
