  제품명 : K7RG15N□ + K7G□ B(C)



CAD파일 다운로드(도면)



MODEL MOTOR OUTPUT
K7G□ B(C)

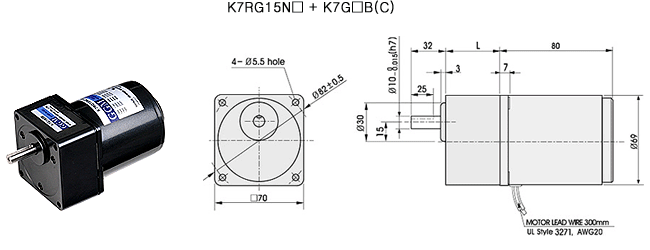

K7RG15N□ + K7G□ B(C)		 REVERSIBLE 15W

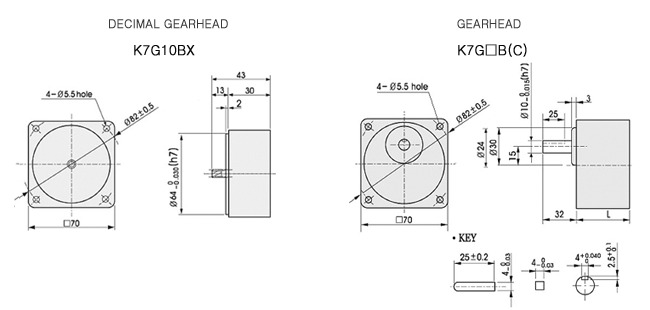

치수도표
품 번 L 적용기준 취부 BOLT
01 32 K7G3~18B(C) M5 PO.8×50
02 42 K7G25~180B(C) M5 PO.8×65
03 30 K7G10BX M5 PO.8×90





단위=상단 : N·m/하단 : kgfcm
Model
Motor/
Gearhead 		Speed(rpm) 500 416 300 250 200 166 120 100 83 60 50 41 30 25 20 16 15 125 10 8.3
Ratio 3 3.6 5 6 7.5 9 12.5 15 18 25 30 36 50 60 75 90 100 120 150 180

K7RG15N□


K7G□ B(C)

 0.29

2.9 		0.35

3.5 		0.49

4.9 		0.58

5.8 		0.73

7.3 		0.87

8.7 		1.22

12.2 		1.46

14.6 		1.75

17.5 		2.19

21.9 		2.62

26.2 		3.15

31.5 		3.94

39.4 		4.72

47.2 		5

50 		5

50 		5

50		 5

50 		5

50 		5

50

단위=상단 : N·m/하단 : kgfcm
Model
Motor/
Gearhead 		Speed(rpm) 600 500 360 300 240 200 144 120 100 72 60 50 36 30 24 20 18 15 12 10
Ratio 3 3.6 5 6 7.5 9 12.5 15 18 25 30 36 50 60 75 90 100 120 150 180

K71G6N□


K7G□ B(C)

 0.24

2.4		 0.29

2.9 		0.41

4.1 		0.49

4.9 		0.61

6.1 		0.73

7.3 		1.01

10.1 		1.22

12.2		 1.46

14.6 		1.82

18.2 		2.19

21.9 		2.62

21.9		 3.28

32.8 		3.94

39.4 		4.92

49.2 		5

50 		5

50 		5

50 		5

50 		5

50

- GEARHEAD·DECIMAL GEARHEAD는 별매입니다.
- GEARHEAD의 품명중□에는 감속비가 들어갑니다.
- 색이 MOTOR와 같은 방향, 그 외는 반대방향입니다.
- 표의 감속비보다 더 감속하고자 할 경우는 GEARHEAD와 MOTOR사이에 감속비10의 DECIMAL GEARHEAD를
   설치할 수 있습니다. 이 경우 허용 TORQUE는 5N·m/ 50kgfcm입니다.
