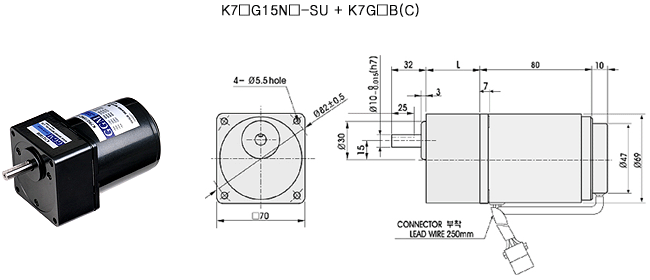

  제품명 : K7□ G15N□ - SU + K7G□ B(c)



CAD파일 다운로드(도면)



MODEL MOTOR OUTPUT
K7G□ B(C)
K7□ G15N□ - SU + K7G□ B(c)		 SPEED CONTROL
SU 15W

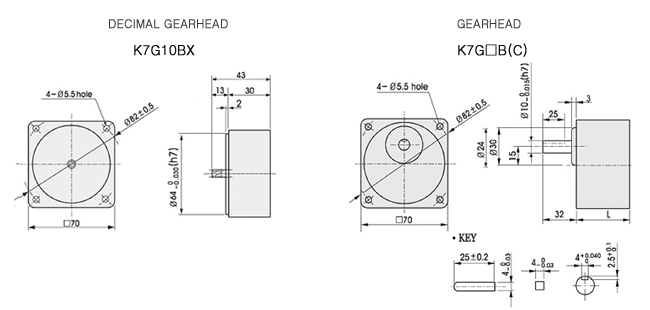

치수도표
품 번 L 적용기준 취부 BOLT
01 32 K7G3~18B(C) M5 PO.8×50
02 42 K7G25~180B(C) M5 PO.8×65
03 30 K7G10BX M5 PO.8×90





단위=상단 : N·m/하단 : kgfcm
Model
Motor/
Gearhead 		3 3.6 5 6 7.5 9 12.5 15 18 25 30 36 50 60 75 90 100 120 150 180

K7□ G15NU-SU


K7G□ B(C)

 1200 0.30
30 		0.36
3.6 		0.51
5.1 		0.61
6.1 		0.76
7.6 		0.91
9.1 		1.3
13 		1.5
15 		1.8
18 		2.3
23 		2.7
27 		3.3
33 		4.1
41 		5
50 		5
50 		5
50 		5
50 		5
50 		5
50 		5
50
90 0.11
1.1 		0.13
1.3 		0.18
1.8 		0.22
2.2 		0.27
2.7 		0.33
3.3 		0.46
4.6 		0.55
5.5 		0.66
6.6 		0.82
8.2 		0.99
9.9 		1.2
12 		1.5
15 		1.8
18 		2.2
22 		2.7
27 		3.0
30 		3.6
36 		4.5
45 		5
50

단위=상단 : N·m/하단 : kgfcm
Model
Motor/
Gearhead 		3 3.6 5 6 7.5 9 12.5 15 18 25 30 36 50 60 75 90 100 120 150 180

K7□ G15NC-SU


K7G□ B(C)

 1200 220V
60Hz		 0.21
2.1 		0.25
2.5 		0.34
3.4 		0.41
4.1 		0.52
5.2 		0.62
6.2 		0.86
8.6 		1.0
10 		1.2
12 		1.6
16 		1.9
19 		2.2
22 		2.8
28 		3.4
34 		4.2
42 		5
50 		5
50 		5
50 		5
50 		5
50
220V
50Hz 		0.30
3.0 		0.36
3.6 		0.51
5.1 		0.61
6.1 		0.76
7.6 		0.91
9.1 		1.3
13 		1.5
15 		1.8
18 		2.3
23 		2.7
27 		3.3
33 		4.1
41 		5
50 		5
50 		5
50 		5
50 		5
50 		5
50 		5
50
230V
60Hz 		0.26
2.6 		0.31
3.1 		0.43
4.3 		0.51
5.1 		0.64
6.4 		0.77
7.7 		1.1
11 		1.3
13 		1.5
15 		1.9
19 		2.3
23 		2.8
28 		3.5
35 		4.2
42 		5
50 		5
50 		5
50 		5
50 		5
50 		5
50
90 0.085
0.85 		0.10
1.0 		0.14
1.4 		0.17
1.7 		0.21
2.1 		0.26
2.6 		0.35
3.5 		0.43
4.3 		0.51
5.1 		0.64
6.4 		0.77
7.7		 0.92
9.2 		1.2
12 		1.4
14		 1.7
17 		2.1
21		 2.3
23 		2.8
28 		3.5
35 		4.2
42

- GEARHEAD·DECIMAL GEARHEAD는 별매입니다.
- GEARHEAD의 품명중□에는 감속비가 들어갑니다.
- 색이 MOTOR와 같은 방향, 그 외는 반대방향입니다.
- 표의 감속비보다 더 감속하고자 할 경우는 GEARHEAD와 MOTOR사이에 감속비10의 DECIMAL GEARHEAD를
   설치할 수 있습니다. 이 경우 허용 TORQUE는 5N·m/ 50kgfcm입니다.
