  제품명 : K7RG15N□ - D+ K7G□ B(c)



CAD파일 다운로드(도면)



MODEL MOTOR OUTPUT
K7G□ B(C)
K7RG15N□ - D+ K7G□ B(c)		 SPEED CONTROL &
BRAKE 15W

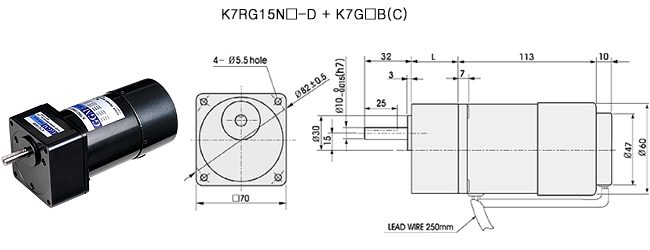

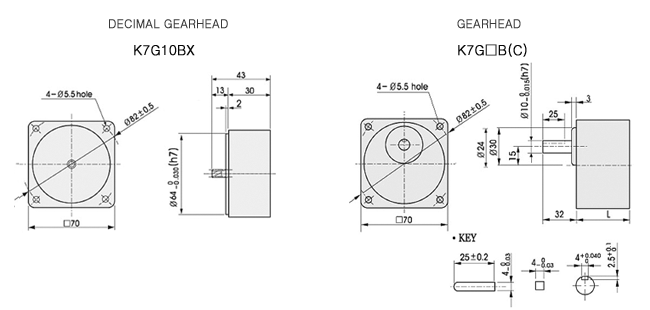

치수도표
품 번 L 적용기준 취부 BOLT
01 32 K7G3~18B(C) M5 PO.8×50
02 42 K7G25~180B(C) M5 PO.8×65
03 30 K7G10BX M5 PO.8×90






단위=상단 : N·m/하단 : kgfcm
Model
Motor/
Gearhead 		3 3.6 5 6 7.5 9 12.5 15 18 25 30 36 50 60 75 90 100 120 150 180

K7RG15NU-D


K7G□ B(C)

 1200 0.30
30 		0.36
3.6 		0.51
5.1 		0.61
6.1 		0.76
7.6 		0.91
9.1 		1.3
13 		1.5
15 		1.8
18 		2.3
23 		2.7
27 		3.3
33 		4.1
41 		5
50 		5
50 		5
50 		5
50 		5
50 		5
50 		5
50
90 0.17
1.7 		0.20
2.0 		0.28
2.8 		0.34
3.4 		0.43
4.3 		0.51
5.1 		0.71
7.1 		0.85
8.5 		1.0
10 		1.3
13 		1.5
15 		1.8
18 		2.3
23 		2.8
28

3.5
35

4.2
42 		4.6
46 		5
50 		5
50 		5
50

단위=상단 : N·m/하단 : kgfcm
Model
Motor/
Gearhead 		3 3.6 5 6 7.5 9 12.5 15 18 25 30 36 50 60 75 90 100 120 150 180

K7RG15NC-D


K7G□ B(C)

 1200 0.30
30 		0.36
3.6 		0.51
5.1 		0.61
6.1 		0.76
7.6 		0.91
9.1 		1.3
13 		1.5
15 		1.8
18 		2.3
23 		2.7
27 		3.3
33 		4.1
41 		5
50 		5
50 		5
50 		5
50 		5
50 		5
50 		5
50
90 0.17
1.7 		0.20
2.0 		0.28
2.8 		0.34
3.4 		0.43
4.3 		0.51
5.1 		0.71
7.1 		0.85
8.5 		1.0
10 		1.3
13 		1.5
15 		1.8
18 		2.3
23 		2.8
28

3.5
35

4.2
42 		4.6
46 		5
50 		5
50 		5
50

- GEARHEAD·DECIMAL GEARHEAD는 별매입니다.
- GEARHEAD의 품명중□에는 감속비가 들어갑니다.
- 색이 MOTOR와 같은 방향, 그 외는 반대방향입니다.
- 표의 감속비보다 더 감속하고자 할 경우는 GEARHEAD와 MOTOR사이에 감속비10의 DECIMAL GEARHEAD를
   설치할 수 있습니다. 이 경우 허용 TORQUE는 5N·m/ 50kgfcm입니다.
