제품명 : K8IG25N□ + K8G□ B(c)

CAD파일 다운로드(도면)

MODEL	MOTOR OUTPUT
K8G□ B(C) K8IG25N□ + K8G□ B(c)	INDUCTION 25W

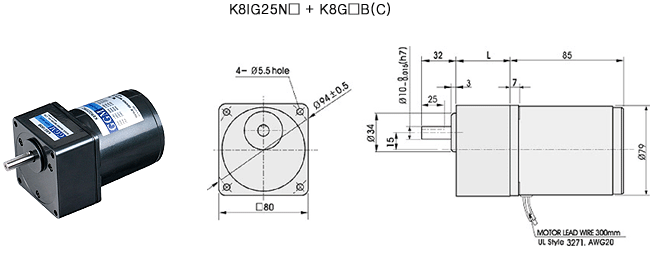

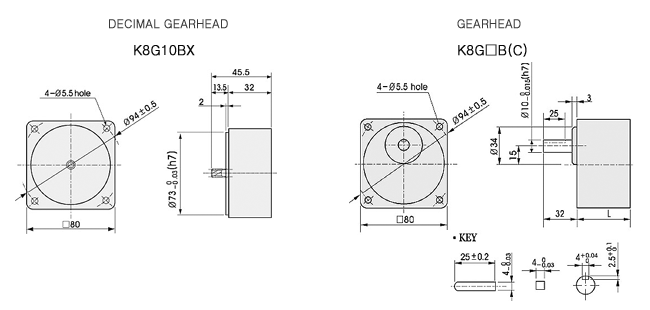

치수도표

품 번	L	적용기준	취부 BOLT
01	32	K8G3~18B(C)	M5 PO.8×50
02	42.5	K8G25~180B(C)	M5 PO.8×65
03	32	K8G10BX	M5 PO.8×95

단위=상단 : N·m/하단 : kgfcm

Model Motor/ Gearhead	Speed(rpm)	500	416	300	250	200	166	120	100	83	60	50	41	30	25	20	16	15	125	10	8.3
Model Motor/ Gearhead	Ratio	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180
K8IG25N□ K8G□ B(C)		0.46 24.6	0.55 5.5	0.77 7.7	0.92 9.2	1.15 11.5	1.39 13.9	1.92 19.2	2.31 23.1	2.77 27.7	3.46 34.6	4.16 41.6	4.99 49.9	6.23 62.3	7.48 74.8	8 80	8 80	8 80	8 80	8 80	8 80
K8IG25NH K8G□ B(C)		0.46 4.6`	0.55 5.5	0.77 7.7	0.92 9.2	1.15 11.5	1.39 13.9	1.92 19.2	2.31 23.1	2.77 27.7	3.46 34.6	4.16 41.6	4.99 49.9	6.23 62.3	7.48 74.8	8 80	8 80	8 80	8 80	8 80	8 80

단위=상단 : N·m/하단 : kgfcm

Model Motor/ Gearhead	Speed(rpm)	600	500	360	300	240	200	144	120	100	72	60	50	36	30	24	20	18	15	12	10
Model Motor/ Gearhead	Ratio	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180
K8IG25N□ K8G□ B(C)		0.39 3.9	0.47 4.7	0.65 6.5	0.78 7.8	0.97 9.7	1.17 11.7	1.62 16.2	1.94 19.4	2.33 23.3	2.92 29.2	3.50 35.0	4.20 42.0	5.25 52.5	6.30 63.0	7.87 78.7	8 80	8 80	8 80	8 80	8 80
K8IG25NH K8G□ B(C)		0.39 3.9	0.47 4.7	0.65 6.5	0.78 7.8	0.97 9.7	1.17 11.7	1.62 16.2	1.94 19.4	2.33 23.3	2.92 29.2	3.50 35.0	4.20 42.0	5.25 52.5	6.30 63.0	7.87 78.7	8 80	8 80	8 80	8 80	8 80

- GEARHEAD·DECIMAL GEARHEAD는 별매입니다.
- GEARHEAD의 품명중□에는 감속비가 들어갑니다.
- 색이 MOTOR와 같은 방향, 그 외는 반대방향입니다.
- 표의 감속비보다 더 감속하고자 할 경우는 GEARHEAD와 MOTOR사이에 감속비10의 DECIMAL GEARHEAD를
설치할 수 있습니다. 이 경우 허용 TORQUE는 8N·m/ 80kgfcm입니다. 단, 1/25~1/36의GEARHEAD를 설치할 경우는
6N·m/ 60kgfcm입니다.
