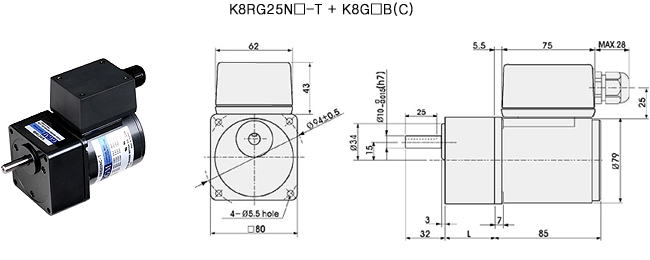

  제품명 : K8RG25N□-T + K8G□ B(C)



CAD파일 다운로드(도면)



MODEL MOTOR OUTPUT
K8G□ B(C)
K8RG25N□-T + K8G□ B(C)		 TERMINAL BOX
REVERSIBLE 25W

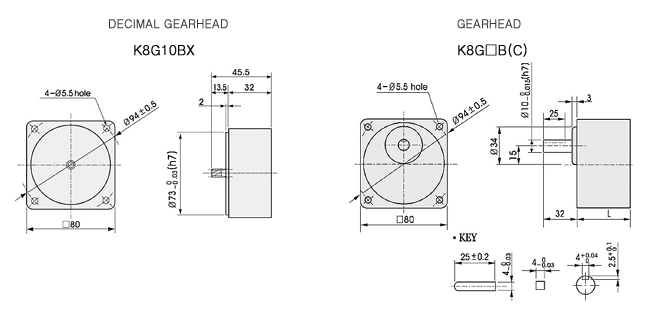

치수도표
품 번 L 적용기준 취부 BOLT
01 32 K8G3~18B(C) M5 PO.8×50
02 42.5 K8G25~180B(C) M5 PO.8×65
03 32 K8G10BX M5 PO.8×95






단위=상단 : N·m/하단 : kgfcm
Model
Motor/
Gearhead 		Speed(rpm) 500 416 300 250 200 166 120 100 83 60 50 41 30 25 20 16 15 125 10 8.3
Ratio 3 3.6 5 6 7.5 9 12.5 15 18 25 30 36 50 60 75 90 100 120 150 180
K8RG25N□ -T


K8G□ B(C)		 0.57

5.7 		0.69

6.9 		0.95

9.5 		1.14

11.4 		1.43

14.3		 1.71

17.1 		2.38

23.8		 2.86

28.6 		3.43

34.3 		4.28

42.8 		5.14

51.4 		6.17

61.7

7.71

77.1

8

80 		8

80 		8

80 		8

80 		8

80 		8

80 		8

80

단위=상단 : N·m/하단 : kgfcm
Model
Motor/
Gearhead 		Speed(rpm) 600 500 360 300 240 200 144 120 100 72 60 50 36 30 24 20 18 15 12 10
Ratio 3 3.6 5 6 7.5 9 12.5 15 18 25 30 36 50 60 75 90 100 120 150 180
K8RG25N□ -T


K8G□ B(C)		 0.49

4.9 		0.58

5.8 		0.81

8.1 		0.97

9.7 		1.22

12.2		 1.46

14.6 		2.03

20.3 		2.43

24.3 		2.92

29.2 		3.65

36.5 		4.37

43.7 		5.25

52.5 		6.56

65.6 		7.87

87.7 		8

80 		8

80 		8

80 		8

80 		8

80 		8

80

- GEARHEAD·DECIMAL GEARHEAD는 별매입니다.
- GEARHEAD의 품명중□에는 감속비가 들어갑니다.
- 색이 MOTOR와 같은 방향, 그 외는 반대방향입니다.
- 표의 감속비보다 더 감속하고자 할 경우는 GEARHEAD와 MOTOR사이에 감속비10의 DECIMAL GEARHEAD를
   설치할 수 있습니다. 이 경우 허용 TORQUE는 8N·m/ 80kgfcm입니다. 단, 1/25~1/36의GEARHEAD를 설치할 경우는
   6N·m/ 60kgfcm입니다.
