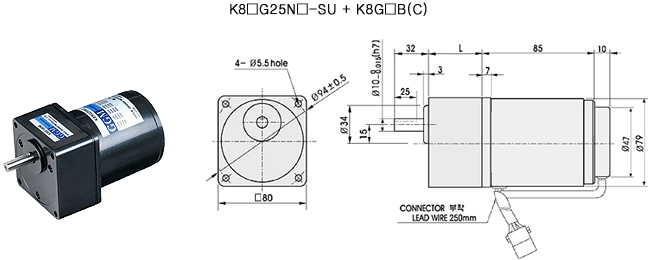

  제품명 : K8□ G25N□ - SU + K8G□ B(c)



CAD파일 다운로드(도면)



MODEL MOTOR OUTPUT
K8G□ B(C)
K8□ G25N□ - SU + K8G□ B(c)		 SPEED CONTROL
SU 25W

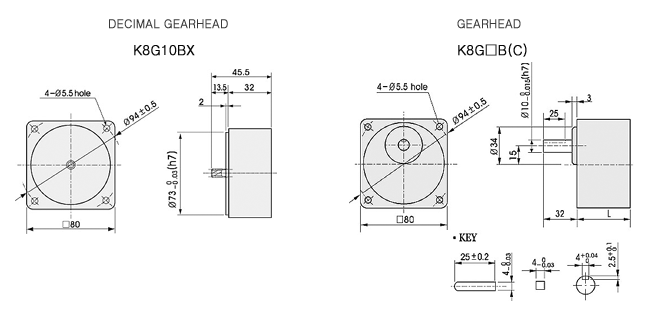

치수도표
품 번 L 적용기준 취부 BOLT
01 32 K8G3~18B(C) M5 PO.8×50
02 42.5 K8G25~180B(C) M5 PO.8×65
03 32 K8G10BX M5 PO.8×95






단위=상단 : N·m/하단 : kgfcm
Model
Motor/
Gearhead 		3 3.6 5 6 7.5 9 12.5 15 18 25 30 36 50 60 75 90 100 120 150 180

K8□ G25NU-SU


K8G□ B(C)

 1200 0.49
4.9 		0.58
5.8 		0.81
8.1 		0.97
9.7 		1.2
12 		1.5
15 		2.0
20 		2.4
24 		2.9
29 		3.7
37 		4.4
44 		5.3
53 		6.6
66 		7.9
79 		8
80 		8
80 		8
80 		8
80		 8
80 		8
80
90 0.12
1.2 		1.15
1.5 		0.20
2.0 		0.24
2.4 		0.30
3.0 		0.36
3.6 		0.51
5.1 		0.61
6.1 		0.73
7.3 		0.91
9.1 		1.1
11 		1.3
13 		1.7
17 		2.0
20 		2.5
25 		3.0
30 		3.3
33 		4.0
40 		5.0
50 		5.9
59

단위=상단 : N·m/하단 : kgfcm
Model
Motor/
Gearhead 		3 3.6 5 6 7.5 9 12.5 15 18 25 30 36 50 60 75 90 100 120 150 180

K8□ G25NC-SU


K8G□ B(C)

 1200 220V/
230V
60Hz		 0.32
3.2 		0.38
3.8 		0.53
5.3 		0.63
6.3 		0.79
7.9 		0.95
9.5 		1.3
13 		1.6
16 		1.9
19 		2.4
24 		2.8
28 		3.4
34 		4.3
43 		5.1
51 		6.4
64 		7.7
77 		8
80 		8
80 		8
80 		8
80
230V
50Hz 		0.46
4.6 		0.55
5.5 		0.77
7.7 		0.092
9.2 		1.2
12 		1.4
14 		1.9
19 		2.3
23 		2.8
28 		3.5
35 		4.2
42 		5.0
50 		6.3
63 		7.5
75 		8
80 		8
80 		8
80 		8
80 		8
80 		8
80
90 220V/
230V
60Hz		 0.10
1.0 		0.13
1.3		 0.17
1.7 		0.21
2.1 		0.26
2.6 		0.31
3.1 		0.44
4.4 		0.52
5.2 		0.63
6.3 		0.78
7.8		 0.94
9.4 		1.1
11 		1.4
14 		1.7
17 		2.1
21 		2.6
26 		2.8
28 		3.4
34 		4.3
43 		5.1
51
230V
50Hz 		0.11
1.1 		0.14
1.4 		0.19
1.9 		0.23
2.3 		0.29
2.9 		0.34
3.4 		0.48
4.8 		0.57
5.7 		0.69
6.9 		0.86
8.6 		1.0
10 		1.2
12 		1.6
16 		1.9
19 		2.3
23 		2.8
28 		3.1
31 		3.7
37 		4.7
47 		5.6
56

- GEARHEAD·DECIMAL GEARHEAD는 별매입니다.
- GEARHEAD의 품명중□에는 감속비가 들어갑니다.
- 색이 MOTOR와 같은 방향, 그 외는 반대방향입니다.
- 표의 감속비보다 더 감속하고자 할 경우는 GEARHEAD와 MOTOR사이에 감속비10의 DECIMAL GEARHEAD를
   설치할 수 있습니다. 이 경우 허용 TORQUE는 8N·m/ 80kgfcm입니다. 단, 1/25~1/36의GEARHEAD를 설치할 경우는
   6N·m/ 60kgfcm입니다.
