  제품명 : K8RG25N□ - D+ K8G□ B(c)



CAD파일 다운로드(도면)



MODEL MOTOR OUTPUT
K8G□ B(C)
K8RG25N□ - D+ K8G□ B(c)		 SPEED CONTROL &
BRAKE 25W

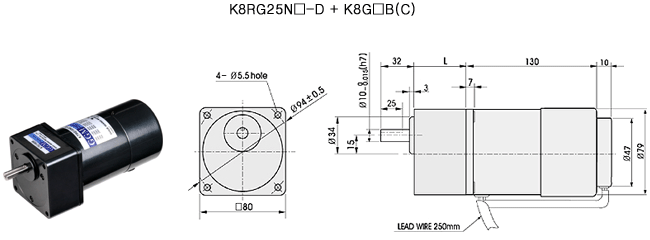

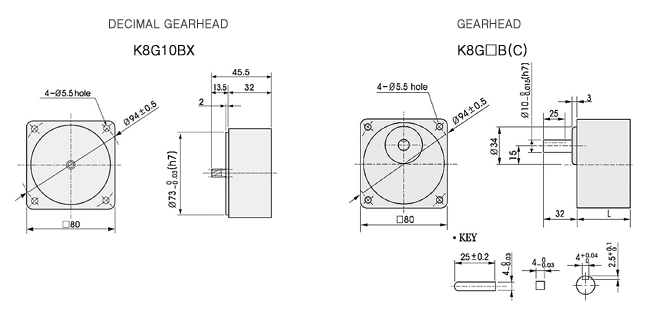

치수도표
품 번 L 적용기준 취부 BOLT
01 32 K8G3~18B(C) M5 PO.8×50
02 42.5 K8G25~180B(C) M5 PO.8×65
03 32 K8G10BX M5 PO.8×95





단위=상단 : N·m/하단 : kgfcm
Model
Motor/
Gearhead 		3 3.6 5 6 7.5 9 12.5 15 18 25 30 36 50 60 75 90 100 120 150 180

K8RG25NU-D


K8G□ B(C)

 1200 0.50
5.0 		0.60
6.0 		0.83
8.3 		1.0
10 		1.25
12.5 		1.49
14.9 		2.08
20.8 		2.49
24.9 		2.99
29.9 		3.745
37.4 		4.48
44.8 		5.38
53.8 		6.73
67.3 		8
80 		8
80 		8
80 		8
80 		8
80 		8
80 		8
80
90 0.23
2.3 		0.28
2.8 		0.38
3.8 		0.46
4.6 		0.58
5.8 		0.69
6.9 		0.96
9.6 		1.2
12 		1.4
14 		1.7
17 		2.1
21 		2.5
25 		3.1
31 		3.8
38

4.7
47

5.6
56 		6.3
63 		7.5
75 		8
80 		8
80

단위=상단 : N·m/하단 : kgfcm
Model
Motor/
Gearhead 		3 3.6 5 6 7.5 9 12.5 15 18 25 30 36 50 60 75 90 100 120 150 180

K8RG25NC-D


K8G□ B(C)

 1200 0.50
5.0 		0.60
6.0 		0.83
8.3 		1.0
10 		1.25
12.5 		1.49
14.9 		2.08
20.8 		2.49
24.9 		2.99
29.9 		3.745
37.4 		4.48
44.8 		5.38
53.8 		6.73
67.3 		8
80 		8
80 		8
80 		8
80 		8
80 		8
80 		8
80
90 0.23
2.3 		0.28
2.8 		0.38
3.8 		0.46
4.6 		0.58
5.8 		0.69
6.9 		0.96
9.6 		1.2
12 		1.4
14 		1.7
17 		2.1
21 		2.5
25 		3.1
31 		3.8
38

4.7
47

5.6
56 		6.3
63 		7.5
75 		8
80 		8
80

- GEARHEAD·DECIMAL GEARHEAD는 별매입니다.
- GEARHEAD의 품명중□에는 감속비가 들어갑니다.
- 색이 MOTOR와 같은 방향, 그 외는 반대방향입니다.
- 표의 감속비보다 더 감속하고자 할 경우는 GEARHEAD와 MOTOR사이에 감속비10의 DECIMAL GEARHEAD를
   설치할 수 있습니다. 이 경우 허용 TORQUE는 8N·m/ 80kgfcm입니다. 단, 1/25~1/36의GEARHEAD를 설치할 경우는
   6N·m/ 60kgfcm입니다.
