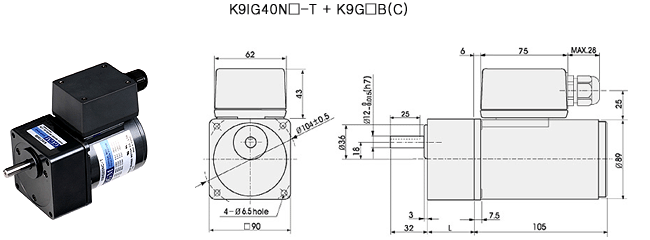

제품명 : K9IG40N□-T + K9G□ B(C)

CAD파일 다운로드(도면)

MODEL	MOTOR OUTPUT
K9G□ B(C) K9IG40N□-T + K9G□ B(C)	TERMINAL BOX INDUCTION 40W

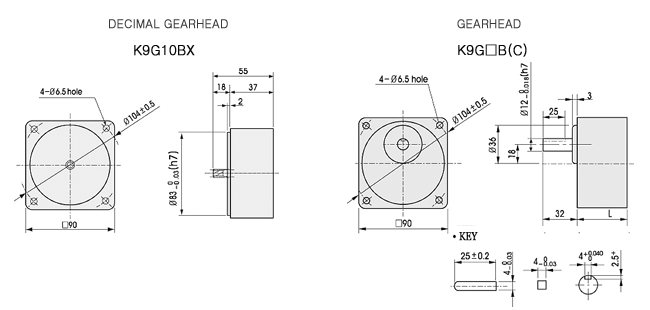

치수도표

품 번	L	적용기준	취부 BOLT
01	42	K9G3~18B(C)	M6 P1.0×65
02	60	K9G25~180B(C)	M6 P1.0×80
03	37	K9G10BX	M6 P1.0×120

단위=상단 : N·m/하단 : kgfcm

Model Motor/ Gearhead	Speed(rpm)	500	416	300	250	200	166	120	100	83	60	50	41	30	25	20	16	15	125	10	8.3
Model Motor/ Gearhead	Ratio	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180
K9lG40N□-T K9G□ B(C)		0.73 7.3	0.87 8.7	1.22 12.2	1.46 14.6	1.82 18.2	2.19 21.9	3.04 30.4	3.65 36.5	4.37 43.7	5.47 54.7	6.56 65.6	7.87 78.7	9.84 98.4	10 100	10 100	10 100	10 100	10 100	10 100	10 100
K9lG40NH-T K9G□ B(C)		0.73 7.3	0.87 8.7	1.22 12.2	1.46 14.6	1.82 18.2	2.19 21.9	3.04 30.4	3.65 36.5	4.37 43.7	5.47 54.7	6.56 65.6	7.87 78.7	9.84 98.4	10 100	10 100	10 100	10 100	10 100	10 100	10 100

단위=상단 : N·m/하단 : kgfcm

Model Motor/ Gearhead	Speed(rpm)	600	500	360	300	240	200	144	120	100	72	60	50	36	30	24	20	18	15	12	10
Model Motor/ Gearhead	Ratio	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180
K9lG40N□-T K9G□ B(C)		0.63 6.3	0.76 7.6	1.05 10.5	1.26 12.6	1.58 15.8	1.90 19.0	2.63 26.3	3.16 31.6	3.79 37.9	4.74 47.4	5.69 56.9	6.82 68.2	8.53 85.3	10 100	10 100	10 100	10 100	10 100	10 100	10 100
K9lG40NH-T K9G□ B(C)		0.61 6.1	0.73 7.3	1.01 1.01	1.22 12.2	1.52 15.2	1.82 18.2	2.53 25.3	3.04 30.4	3.65 36.5	4.56 45.6	5.47 54.7	6.56 65.6	8.20 82.0	9.84 98.4	10 100	10 100	10 100	10 100	10 100	10 100

- GEARHEAD·DECIMAL GEARHEAD는 별매입니다.
- GEARHEAD의 품명중□에는 감속비가 들어갑니다.
- 색이 MOTOR와 같은 방향, 그 외는 반대방향입니다.
- 표의 감속비보다 더 감속하고자 할 경우는 GEARHEAD와 MOTOR사이에 감속비10의 DECIMAL GEARHEAD를
설치할 수 있습니다. 이 경우 허용 TORQUE는 10N·m/ 100kgfcm입니다.
