  제품명 : K9RG40N□ - D+ K9G□ B(c)



CAD파일 다운로드(도면)



MODEL MOTOR OUTPUT
K9G□ B(C)
K9RG40N□ - D+ K9G□ B(c)		 SPEED CONTROL &
BRAKE 40W

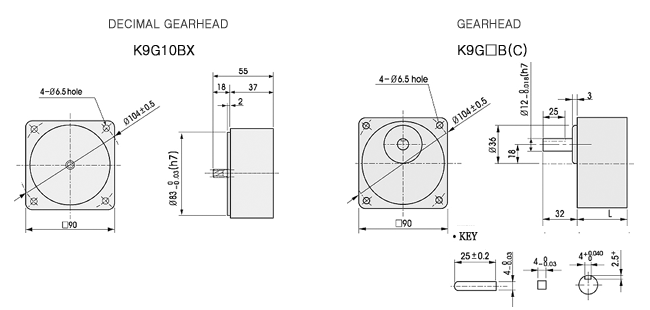

치수도표
품 번 L 적용기준 취부 BOLT
01 42 K9G3~18B(C) M6 P1.0×65
02 60 K9G25~180B(C) M6 P1.0×80
03 37 K9G10BX M6 P1.0×120





단위=상단 : N·m/하단 : kgfcm
Model
Motor/
Gearhead 		3 3.6 5 6 7.5 9 12.5 15 18 25 30 36 50 60 75 90 100 120 150 180

K9RG40NU-D


K9G□ B(C)

 1200 0.78
7.8 		0.93
9.3 		1.3
13 		1.6
16 		1.9
19 		2.3
23 		3.2
32 		3.9
39 		4.7
47 		5.8
58 		7.0
70 		8.4
84 		10
100 		10
100 		10
100 		10
100 		10
100 		10
100 		10
100 		10
100
90 0.32
3.2 		0.38
3.8 		0.53
5.3 		0.63
6.3 		0.79
7.9 		0.95
9.5		 1.3
13 		1.6
16 		1.9
19 		2.4
24		 2.8
28 		3.4
34 		4.3
43 		5.1
51

6.4
64

 7.7
77 		8.6
86 		10
100 		10
100 		10
100

단위=상단 : N·m/하단 : kgfcm
Model
Motor/
Gearhead 		3 3.6 5 6 7.5 9 12.5 15 18 25 30 36 50 60 75 90 100 120 150 180

K9RG40NC-D



K9G□ B(C)

 1200 0.78
7.8 		0.93
9.3 		1.3
13 		1.6
16 		1.9
19 		2.3
23 		3.2
32 		3.9
39 		4.7
47 		5.8
58 		7.0
70 		8.4
84 		10
100 		10
100 		10
100 		10
100 		10
100 		10
100 		10
100 		10
100
90 60Hz 0.34
3.4

0.41
4.1

0.57
5.7 		0.68
6.8 		0.85
8.5 		1.0
10 		1.4
14 		1.7
17 		2.0
20 		2.6
26 		3.1
31 		3.7
37		 4.6
46 		5.5
55 		6.9
69 		8.3
83 		9.2
92 		10
100 		10
100 		10
100
50Hz 0.32
3.2 		0.38
3.8 		0.53
5.3 		0.63
6.3 		0.79
7.9 		0.95
9.5		 1.3
13 		1.6
16 		1.9
19 		2.4
24		 2.8
28 		3.4
34 		4.3
43 		5.1
51

6.4
64

 7.7
77 		8.6
86 		10
100 		10
100 		10
100

- GEARHEAD·DECIMAL GEARHEAD는 별매입니다.
- GEARHEAD의 품명중□에는 감속비가 들어갑니다.
- 색이 MOTOR와 같은 방향, 그 외는 반대방향입니다.
- 표의 감속비보다 더 감속하고자 할 경우는 GEARHEAD와 MOTOR사이에 감속비10의 DECIMAL GEARHEAD를
   설치할 수 있습니다. 이 경우 허용 TORQUE는 10N·m/ 100kgfcm입니다.
