  제품명 : INDUCTION K9p 120W



CAD파일 다운로드(도면)



MODEL MOTOR OUTPUT

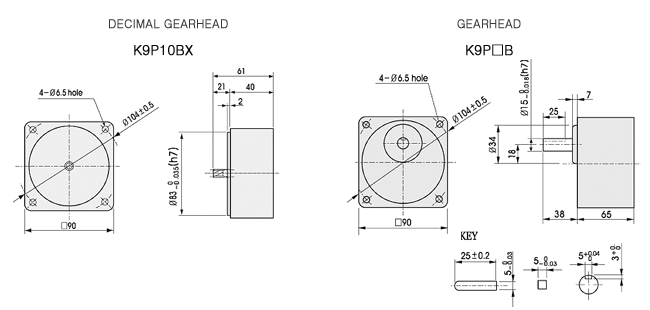

K9P□ B

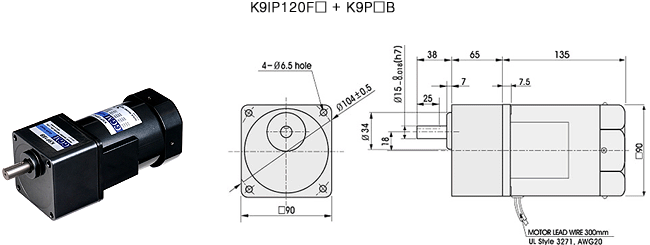

K9IP120F□ + K9P□ B		 INDUCTION 120W





치수도표
품 번 L 적용기준 취부 BOLT
01 65 K9P3~180B M6 P1.0×95
02 40 K9P10BX M6 P1.0×140




 단위=상단 : N·m/하단 : kgfcm
Model
Motor/
Gearhead 		Speed(rpm) 600 500 360 300 240 200 144 120 100 72 60 50 36 30 24 20 18 15 12 10
Ratio 3 3.6 5 6 7.5 9 12.5 15 18 25 30 36 50 60 75 90 100 120 150 180

K9IP120F□


K9P□ B

 1.80

18.0 		21.6

21.6 		3.00

30.0 		3.60

36.0 		4.50

45.0 		5.39

53.9 		6.74

67.4 		8.09

80.9 		9.71

97.1 		12.14

121.4 		14.57

145.7 		17.48

174.8 		20

200 		20

200 		20

200 		20

200 		20

200		 20

200 		20

200 		20

200

- GEARHEAD·DECIMAL GEARHEAD는 별매입니다.
- GEARHEAD의 품명중□에는 감속비가 들어갑니다.
- 색이 MOTOR와 같은 방향, 그 외는 반대방향입니다.
- 표의 감속비보다 더 감속하고자 할 경우는 GEARHEAD와 MOTOR사이에 감속비10의 DECIMAL GEARHEAD를
   설치할 수 있습니다. 이 경우 허용 TORQUE는 20N·m/ 200kgfcm입니다.





OUTPUTMODEL MOTOR OUTPUT

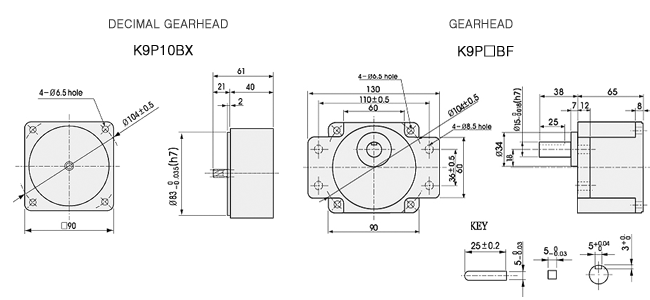

K9P□ BF

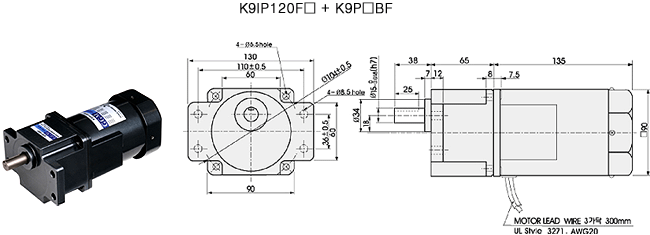

K9IP120F□ + K9P□ BF		 INDUCTION 120W





치수도표
품 번 L 적용기준 취부 BOLT
01 65 K9P3~180BF M6 P1.0×25
02 40 K9P10BX M6 P1.0×65




 단위=상단 : N·m/하단 : kgfcm
Model
Motor/
Gearhead 		Speed(rpm) 600 500 360 300 240 200 144 120 100 72 60 50 36 30 24 20 18 15 12 10
Ratio 3 3.6 5 6 7.5 9 12.5 15 18 25 30 36 50 60 75 90 100 120 150 180

K9IP120F□


K9P□ BF

 1.80

18.0 		21.6

21.6 		3.00

30.0 		3.60

36.0 		4.50

45.0 		5.39

53.9 		6.74

67.4 		8.09

80.9 		9.71

97.1 		12.14

121.4 		14.57

145.7 		17.48

174.8 		20

200 		20

200 		20

200 		20

200 		20

200		 20

200 		20

200 		20

200

- GEARHEAD·DECIMAL GEARHEAD는 별매입니다.
- GEARHEAD의 품명중□에는 감속비가 들어갑니다.
- 색이 MOTOR와 같은 방향, 그 외는 반대방향입니다.
- 표의 감속비보다 더 감속하고자 할 경우는 GEARHEAD와 MOTOR사이에 감속비10의 DECIMAL GEARHEAD를
   설치할 수 있습니다. 이 경우 허용 TORQUE는 20N·m/ 200kgfcm입니다.

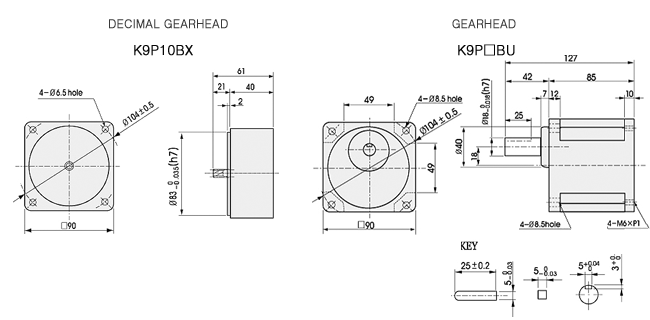

OUTPUTMODEL MOTOR OUTPUT
K9P□ BU

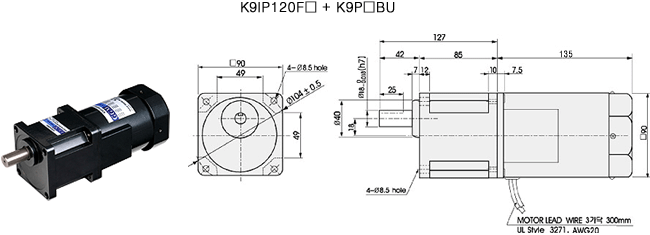

K9IP120F□ + K9P□ BU		 INDUCTION 120W




치수도표
품 번 L 적용기준 취부 BOLT
01 85 K9P50~180B M6 P1.0×20
02 40 K9P~10BX M6 P1.0×60




 단위=상단 : N·m/하단 : kgfcm
Model
Motor/
Gearhead 		Speed(rpm) 600 500 360 300 240 200 144 120 100 72 60 50 36 30 24 20 18 15 12 10
Ratio 3 3.6 5 6 7.5 9 12.5 15 18 25 30 36 50 60 75 90 100 120 150 180

K9IP120F□


K9P□ BU

 1.80

18.0 		21.6

21.6 		3.00

30.0 		3.60

36.0 		4.50

45.0 		5.39

53.9 		6.74

67.4 		8.09

80.9 		9.71

97.1 		12.14

121.4 		14.57

145.7 		17.48

174.8 		24.28

242.8 		29.13

291.3 		30

300 		30

300 		30

300 		30

300 		30

300 		30

300

- GEARHEAD·DECIMAL GEARHEAD는 별매입니다.
- GEARHEAD의 품명중□에는 감속비가 들어갑니다.
- 색이 MOTOR와 같은 방향, 그 외는 반대방향입니다.
- 표의 감속비보다 더 감속하고자 할 경우는 GEARHEAD와 MOTOR사이에 감속비10의 DECIMAL GEARHEAD를
   설치할 수 있습니다. 이 경우 허용 TORQUE는 30N·m/ 300kgfcm입니다.
