제품명 : INDUCTION K9p 150W

CAD파일 다운로드(도면)

MODEL	MOTOR OUTPUT
K9P□ B, K9P□ U K9IP150FH + K9P□ BU	INDUCTION 150W

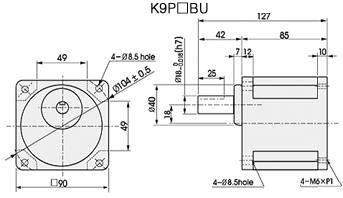

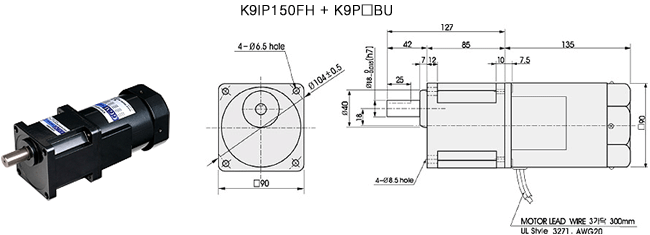

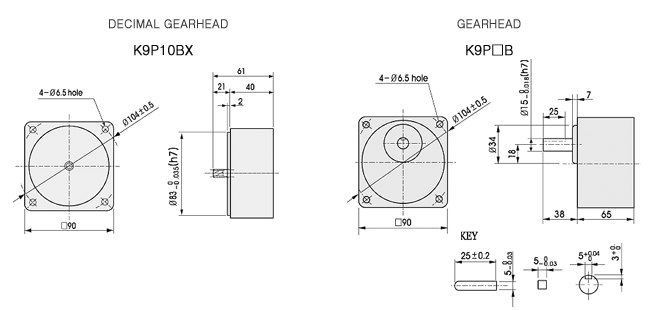

치수도표

품 번	L	적용기준	취부 BOLT
01	65	K9P3~180B	M6 P1.0×95
02	85	K9P10BX	M6 P1.0×20
03	40	K9P10BX	M6 P1.0×140

단위=상단 : N·m/하단 : kgfcm

Model Motor/ Gearhead	Speed(rpm)	500	416	300	250	200	166	120	100	83	60	50	41	30	25	20	16	15	125	10	8.3
Model Motor/ Gearhead	Ratio	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180
K9IP150FH K9P□ BU		2.67 26.7	3.21 32.1	4.46 44.6	5.35 53.5	6.68 66.8	8.02 80.2	10.02 100.2	12.03 120.3	14.43 144.3	18.04 180.4	21.65 216.5	25.98 259.8	30 300	30 300	30 300	30 300	30 300	30 300	30 300	30 300

단위=상단 : N·m/하단 : kgfcm

Model Motor/ Gearhead	Speed(rpm)	600	500	360	300	240	200	144	120	100	72	60	50	36	30	24	20	18	15	12	10
Model Motor/ Gearhead	Ratio	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180
K9IP150FH K9P□ BU		2.48 24.8	2.97 29.7	4.13 41.3	4.96 49.6	6.20 62.0	7.44 74.4	9.29 92.9	11.15 111.5	13.38 133.8	16.73 167.3	20.08 200.8	24.09 240.9	30 300	30 300	30 300	30 300	30 300	30 300	30 300	30 300

- GEARHEAD·DECIMAL GEARHEAD는 별매입니다.
- GEARHEAD의 품명중□에는 감속비가 들어갑니다.
-

색이 MOTOR와 같은 방향, 그 외는 반대방향입니다.
- 표의 감속비보다 더 감속하고자 할 경우는 GEARHEAD와 MOTOR사이에 감속비10의 DECIMAL GEARHEAD를
설치할 수 있습니다. 이 경우 허용 TORQUE는 30N·m/ 300kgfcm입니다.
