  제품명 : INDUCTION K9p 180W



CAD파일 다운로드(도면)



MODEL MOTOR OUTPUT
K9P□ U

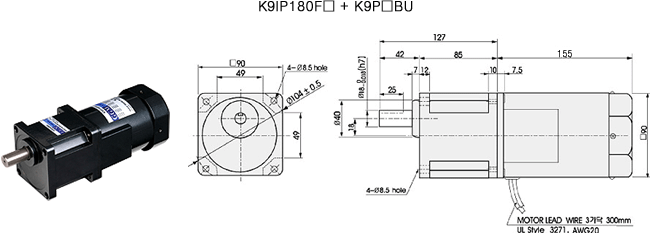

K9IP180F□ + K9P□ BU		 INDUCTION 180W

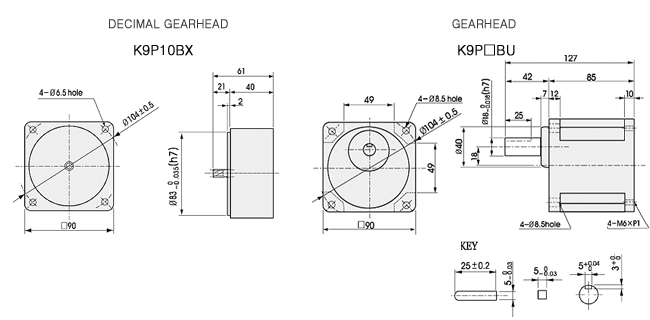

치수도표
품 번 L 적용기준 취부 BOLT
01 65 K9P3~180BU M6 P1.0×20
02 40 K9P10BX M6 P1.0×60




단위=상단 : N·m/하단 : kgfcm
Model
Motor/
Gearhead 		Speed(rpm) 600 500 360 300 240 200 144 120 100 72 60 50 36 30 24 20 18 15 12 10
Ratio 3 3.6 5 6 7.5 9 12.5 15 18 25 30 36 50 60 75 90 100 120 150 180

K9IP180F□


K9P□ BU

 2.72

27.2 		3.27

32.7 		4.54

45.4

5.44

54.4

6.80

68.0 		8.16

81.6 		10.21

102.1 		12.25

125.5 		14.70

147.0 		18.37

183.7 		22.04

220.4 		26.45

264.5 		30

300 		30

300 		30

300 		30

300 		30

300 		30

300

30

300

30

300

- GEARHEAD·DECIMAL GEARHEAD는 별매입니다.
- GEARHEAD의 품명중□에는 감속비가 들어갑니다.
- 색이 MOTOR와 같은 방향, 그 외는 반대방향입니다.
- 표의 감속비보다 더 감속하고자 할 경우는 GEARHEAD와 MOTOR사이에 감속비10의 DECIMAL GEARHEAD를
   설치할 수 있습니다. 이 경우 허용 TORQUE는 30N·m/ 300kgfcm입니다.
