제품명 : INDUCTION K9p 200W

CAD파일 다운로드(도면)

MODEL	MOTOR OUTPUT
K9P□ U K9IP200F□ + K9P□ BU	INDUCTION 200W

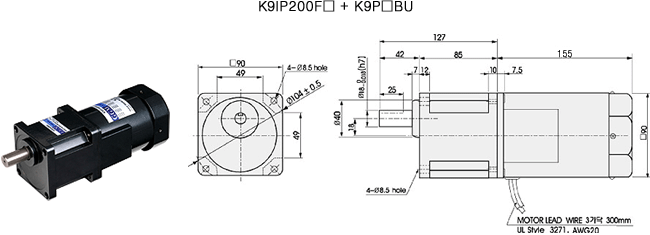

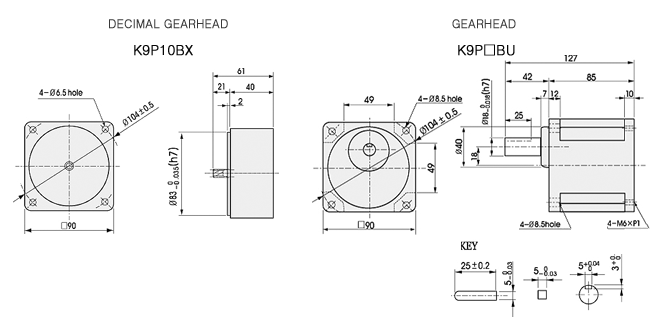

치수도표

품 번	L	적용기준	취부 BOLT
01	65	K9P3~180BU	M6 P1.0×20
02	40	K9P10BX	M6 P1.0×60

단위=상단 : N·m/하단 : kgfcm

Model Motor/ Gearhead	Speed(rpm)	500	416	300	250	200	166	120	100	83	60	50	41	30	25	20	16	15	125	10	8.3
Model Motor/ Gearhead	Ratio	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180
K9IP200FH K9P□ BU		3.52 35.2	4.23 42.3	5.87 58.7	7.05 70.5	8.81 88.1	1057 105.7	13.21 132.1	15.86 158.6	19.03 190.3	23.78 237.8`	28.54 285.4	30 300	30 300	30 300	30 300	30 300	30 300	30 300	30 300	30 300

단위=상단 : N·m/하단 : kgfcm

Model Motor/ Gearhead	Speed(rpm)	600	500	360	300	240	200	144	120	100	72	60	50	36	30	24	20	18	15	12	10
Model Motor/ Gearhead	Ratio	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180
K9IP200FH K9P□ BU		2.99 29.9	3.59 35.9	4.98 49.8	5.98 59.8	7.47 74.7	8.97 89.7	11.21 112.1	13.45 134.5	16.14 161.4	20.18 201.8	24.21 242.1	29.05 290.5	30 300	30 300	30 300	30 300	30 300	30 300	30 300	30 300

- GEARHEAD·DECIMAL GEARHEAD는 별매입니다.
- GEARHEAD의 품명중□에는 감속비가 들어갑니다.
-

색이 MOTOR와 같은 방향, 그 외는 반대방향입니다.
- 표의 감속비보다 더 감속하고자 할 경우는 GEARHEAD와 MOTOR사이에 감속비10의 DECIMAL GEARHEAD를
설치할 수 있습니다. 이 경우 허용 TORQUE는 30N·m/ 300kgfcm입니다.
