  제품명 : REVERSIBLE K9p 60W



CAD파일 다운로드(도면)



MODEL MOTOR OUTPUT
K9P□ B

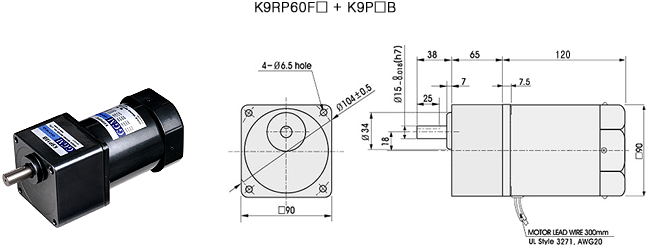

K9RP60F□ + K9P□ B		 REVERSIBLE 60W

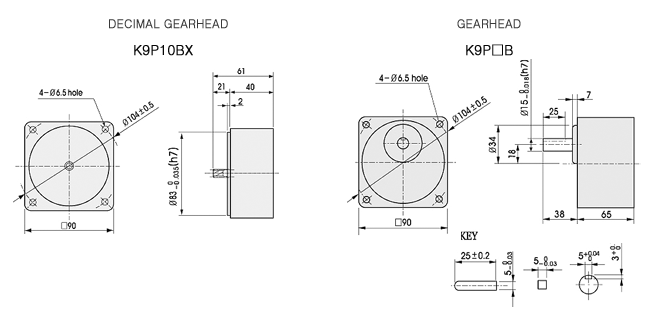

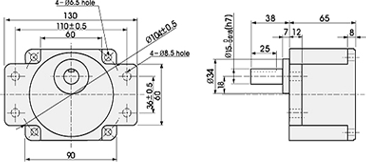

치수도표
품 번 L 적용기준 취부 BOLT
01 65 K9P3~180B M6 P1.0×95
02 65 K9P3~180BF M6 P1.0×25
03 40 K9P10BX M6 P1.0×140





단위=상단 : N·m/하단 : kgfcm
Model
Motor/
Gearhead 		Speed(rpm) 500 416 300 250 200 166 120 100 83 60 50 41 30 25 20 16 15 125 10 8.3
Ratio 3 3.6 5 6 7.5 9 12.5 15 18 25 30 36 50 60 75 90 100 120 150 180
K9RP60F□


K9P□ B, K9P□ BF 		1.14

11.4 		1.37

13.7 		1.90

19.0

2.28

22.8

2.86

28.6 		3.43

34.3 		4.28

42.8 		5.14

51.4 		6.17

61.7 		7.71

77.1 		9.25

92.5 		11.10

11.10

15.42

154.2

 18.50

185.0		 20

200 		20

200 		20

200		 20

200 		20

200 		20

200

단위=상단 : N·m/하단 : kgfcm
Model
Motor/
Gearhead 		Speed(rpm) 600 500 360 300 240 200 144 120 100 72 60 50 36 30 24 20 18 15 12 10
Ratio 3 3.6 5 6 7.5 9 12.5 15 18 25 30 36 50 60 75 90 100 120 150 180
K9RP60F□


K9P□ B, K9P□ BF		 0.97

9.7 		1.17

11.7 		1.62

16.2 		1.94

19.4 		2.43

24.3 		2.92

29.2 		3.65

36.5 		4.37

43.7 		5.25

52.5 		6.56

65.6 		7.87

78.7 		9.45

94.5 		13.12

131.2 		15.75

157.5 		17.71

177.1 		20

200 		20

200 		20

200 		20

200 		20

200

- GEARHEAD·DECIMAL GEARHEAD는 별매입니다.
- GEARHEAD의 품명중□에는 감속비가 들어갑니다.
- 색이 MOTOR와 같은 방향, 그 외는 반대방향입니다.
- 표의 감속비보다 더 감속하고자 할 경우는 GEARHEAD와 MOTOR사이에 감속비10의 DECIMAL GEARHEAD를
   설치할 수 있습니다. 이 경우 허용 TORQUE는 20N·m/ 200kgfcm입니다.
