제품명 : TERMINAL BOX INDUCTION 90W |
| |
|
| |
|
| |
|
|
|
| |
|
|
| MODEL |
MOTOR OUTPUT |

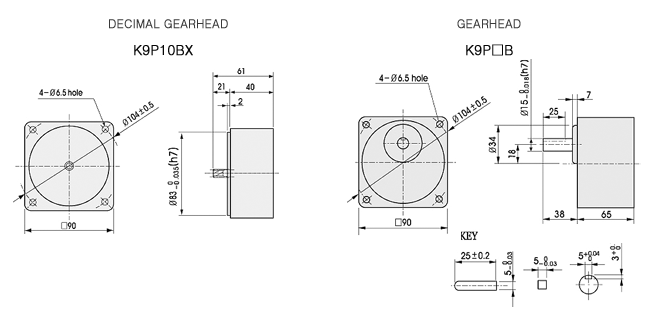

K9P□ B

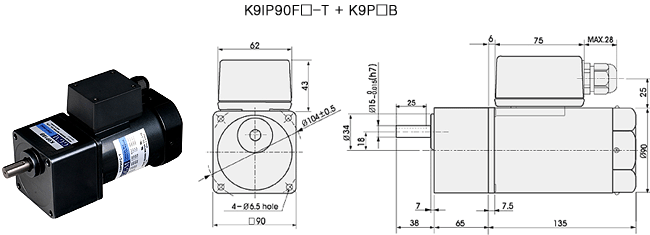

K9IP90F□- T + K9P□ B |
TERMINAL BOX
INDUCTION 90W | |
|
|
|
|
|
|
|
|
 |
| |
|
| |
 |
| 품 번 |
L |
적용기준 |
취부 BOLT |
| 01 |
65 |
K9P3~180B |
M6 P1.0×95 |
| 02 |
40 |
K9P10BX |
M6 P1.0×140 | |
 |
 |
 |
단위=상단 : N·m/하단 : kgfcm |
Model
Motor/
Gearhead |
Speed(rpm) |
500 |
416 |
300 |
250 |
200 |
166 |
120 |
100 |
83 |
60 |
50 |
41 |
30 |
25 |
20 |
16 |
15 |
125 |
10 |
8.3 |
| Ratio |
3 |
3.6 |
5 |
6 |
7.5 |
9 |
12.5 |
15 |
18 |
25 |
30 |
36 |
50 |
60 |
75 |
90 |
100 |
120 |
150 |
180 |
|
K9IP90NF□-T
K9P□ B |
1.73
17.3 |
2.07
20.7 |
2.88
28.8 |
3.45
34.5 |
4.31
43.1 |
5.18
51.8 |
6.47
64.7 |
7.76
77.6 |
9.32
93.2 |
11.65
116.5 |
13.97
139.7 |
16.77
167.7 |
20
200 |
20
200 |
20
200 |
20
200 |
20
200 |
20
200 |
20
200 |
20
200 |
|
K9IP90FH-T
K9P□ B |
1.65
16.5 |
1.98
19.8 |
2.75
27.5 |
3.30
33.0 |
4.13
41.3 |
4.96
49.6 |
6.20
62.0 |
7.44
74.4 |
8.92
98.2 |
11.15
111.5 |
13.38
133.8 |
16.06
160.6 |
20
200 |
20
200 |
20
200 |
20
200 |
20
200 |
20
200 |
20
20 |
20
200 |
 |
단위=상단 : N·m/하단 : kgfcm |
Model
Motor/
Gearhead |
Speed(rpm) |
600 |
500 |
360 |
300 |
240 |
200 |
144 |
120 |
100 |
72 |
60 |
50 |
36 |
30 |
24 |
20 |
18 |
15 |
12 |
10 |
| Ratio |
3 |
3.6 |
5 |
6 |
7.5 |
9 |
12.5 |
15 |
18 |
25 |
30 |
36 |
50 |
60 |
75 |
90 |
100 |
120 |
150 |
180 |
|
K9IP90F□-T
K9P□ B |
1.39
13.9 |
1.66
16.6 |
2.31
23.1 |
2.77
27.7 |
3.46
34.6 |
4.16
41.6 |
5.19
51.9 |
6.23
62.3 |
7.48
74.8 |
9.35
93.5 |
11.22
112.2 |
13.46
134.6 |
18.70
187.0 |
20
200 |
20
200 |
20
200 |
20
200 |
20
200 |
20
200 |
20
200 |
|
K9IP90FH-T
K9P□ B |
1.34
13.4 |
1.60
16.0 |
2.23
22.3 |
2.67
26.7 |
3.34
33.4 |
4.01
40.1 |
5.57
55.7 |
6.68
66.8 |
8.02
80.2 |
10.02
100.2 |
12.03
120.3 |
14.43
144.3 |
18.04
180.4 |
20
200 |
20
200 |
20
200 |
20
200 |
20
200 |
20
200 |
20
200 |
- GEARHEAD·DECIMAL GEARHEAD는 별매입니다.
- GEARHEAD의 품명중□에는 감속비가 들어갑니다.
-  색이 MOTOR와 같은 방향, 그 외는 반대방향입니다.
- 표의 감속비보다 더 감속하고자 할 경우는 GEARHEAD와 MOTOR사이에 감속비10의 DECIMAL GEARHEAD를
설치할 수 있습니다. 이 경우 허용 TORQUE는 20N·m/ 200kgfcm입니다. |
|
| |
|
|
|
| OUTPUTMODEL |
MOTOR OUTPUT |

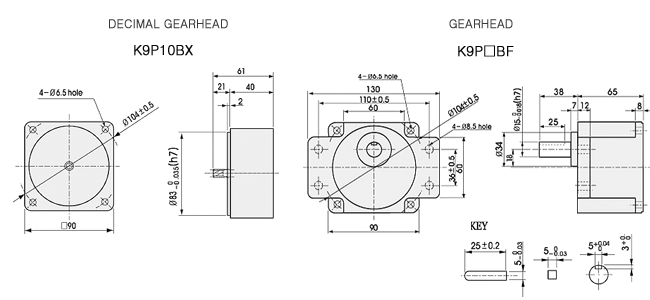

K9P□ BF

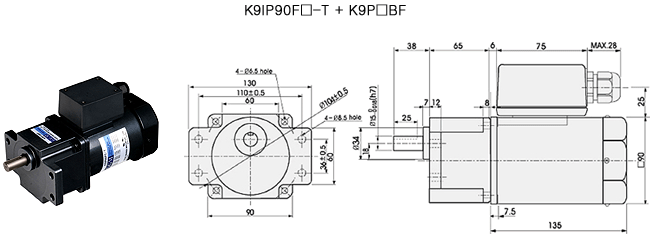

K9IP90F□- T + K9P□ BF |
TERMINAL BOX
INDUCTION 90W | |
|
|
|
|
|
|
|
|
|
| |
|
| |
 |
| 품 번 |
L |
적용기준 |
취부 BOLT |
| 01 |
65 |
K9P3~180BF |
M6 P1.0×25 |
| 02 |
40 |
K9P10BX |
M6 P1.0×65 | |
 |
|
|
단위=상단 : N·m/하단 : kgfcm |
Model
Motor/
Gearhead |
Speed(rpm) |
500 |
416 |
300 |
250 |
200 |
166 |
120 |
100 |
83 |
60 |
50 |
41 |
30 |
25 |
20 |
16 |
15 |
125 |
10 |
8.3 |
| Ratio |
3 |
3.6 |
5 |
6 |
7.5 |
9 |
12.5 |
15 |
18 |
25 |
30 |
36 |
50 |
60 |
75 |
90 |
100 |
120 |
150 |
180 |
|
K9IP90F□-T
K9P□ BF |
1.73
17.3 |
2.07
20.7 |
2.88
28.8 |
3.45
34.5 |
4.31
43.1 |
5.18
51.8 |
6.47
64.7 |
7.76
77.6 |
9.32
93.2 |
11.65
116.5 |
13.97
139.7 |
16.77
167.7 |
20
200 |
20
200 |
20
200 |
20
200 |
20
200 |
20
200 |
20
200 |
20
200 |
|
K9IP90FH-T
K9P□ BF |
1.65
16.5 |
1.98
19.8 |
2.75
27.5 |
3.30
33.0 |
4.13
41.3 |
4.96
49.6 |
6.20
62.0 |
7.44
74.4 |
8.92
98.2 |
11.15
111.5 |
13.38
133.8 |
16.06
160.6 |
20
200 |
20
200 |
20
200 |
20
200 |
20
200 |
20
200 |
20
20 |
20
200 |
|
단위=상단 : N·m/하단 : kgfcm |
Model
Motor/
Gearhead |
Speed(rpm) |
600 |
500 |
360 |
300 |
240 |
200 |
144 |
120 |
100 |
72 |
60 |
50 |
36 |
30 |
24 |
20 |
18 |
15 |
12 |
10 |
| Ratio |
3 |
3.6 |
5 |
6 |
7.5 |
9 |
12.5 |
15 |
18 |
25 |
30 |
36 |
50 |
60 |
75 |
90 |
100 |
120 |
150 |
180 |
|
K9IP90F□-T
K9P□ BF |
1.39
13.9 |
1.66
16.6 |
2.31
23.1 |
2.77
27.7 |
3.46
34.6 |
4.16
41.6 |
5.19
51.9 |
6.23
62.3 |
7.48
74.8 |
9.35
93.5 |
11.22
112.2 |
13.46
134.6 |
18.70
187.0 |
20
200 |
20
200 |
20
200 |
20
200 |
20
200 |
20
200 |
20
200 |
|
K9IP90FH-T
K9P□ BF |
1.34
13.4 |
1.60
16.0 |
2.23
22.3 |
2.67
26.7 |
3.34
33.4 |
4.01
40.1 |
5.01
50.1 |
6.01
60.1 |
7.22
72.2 |
9.02
90.2 |
10.83
108.3 |
12.99
129.9 |
18.04
180.4 |
20
200 |
20
200 |
20
200 |
20
200 |
20
200 |
20
200 |
20
200 |
- GEARHEAD·DECIMAL GEARHEAD는 별매입니다.
- GEARHEAD의 품명중□에는 감속비가 들어갑니다.
- 색이 MOTOR와 같은 방향, 그 외는 반대방향입니다.
- 표의 감속비보다 더 감속하고자 할 경우는 GEARHEAD와 MOTOR사이에 감속비10의 DECIMAL GEARHEAD를
설치할 수 있습니다. 이 경우 허용 TORQUE는 20N·m/ 200kgfcm입니다. |
| |
| |
|
|
|
| OUTPUTMODEL |
MOTOR OUTPUT |

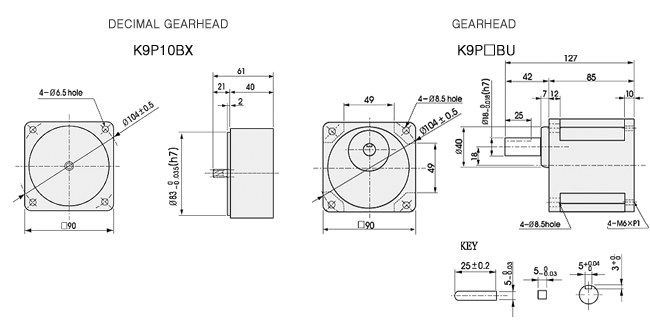

K9P□ BU

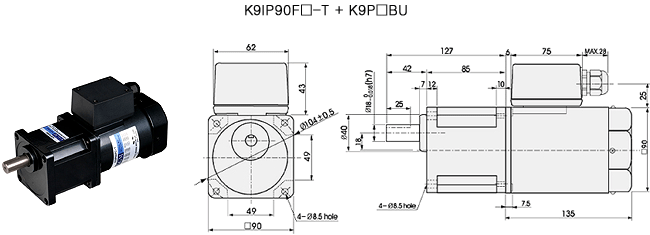

K9IP90F□- T + K9P□ BU |
TERMINAL BOX
INDUCTION 90W | |
|
|
|
|
|
|
|
|
|
| |
|
| |
 |
| 품 번 |
L |
적용기준 |
취부 BOLT |
| 01 |
85 |
K9P50~180B |
M6 P1.0×20 |
| 02 |
40 |
K9P~10BX |
M6 P1.0×60 | |
 |
|
|
단위=상단 : N·m/하단 : kgfcm |
Model
Motor/
Gearhead |
Speed(rpm) |
500 |
416 |
300 |
250 |
200 |
166 |
120 |
100 |
83 |
60 |
50 |
41 |
30 |
25 |
20 |
16 |
15 |
125 |
10 |
8.3 |
| Ratio |
3 |
3.6 |
5 |
6 |
7.5 |
9 |
12.5 |
15 |
18 |
25 |
30 |
36 |
50 |
60 |
75 |
90 |
100 |
120 |
150 |
180 |
|
K9IP90F□-T
K9P□ BU |
1.73
17.3 |
2.07
20.7 |
2.88
28.8 |
3.45
34.5 |
4.31
43.1 |
5.18
51.8 |
6.47
64.7 |
7.76
77.6 |
9.32
93.2 |
11.65
116.5 |
13.97
139.7 |
16.77
167.7 |
23.29
232.9 |
27.95
279.5 |
30
300 |
30
300 |
30
300 |
30
300 |
30
300 |
30
300 |
|
K9IP90FH-T
K9P□ BU |
1.65
16.5 |
1.98
19.8 |
2.75
27.5 |
3.30
33.0 |
4.13
41.3 |
4.96
49.6 |
6.20
62.0 |
7.44
74.4 |
8.92
98.2 |
11.15
111.5 |
13.38
133.8 |
16.06
160.6 |
22.31
223.1 |
26.77
267.7 |
30
300 |
30
300 |
30
300 |
30
300 |
30
300 |
30
300 |
|
단위=상단 : N·m/하단 : kgfcm |
Model
Motor/
Gearhead |
Speed(rpm) |
600 |
500 |
360 |
300 |
240 |
200 |
144 |
120 |
100 |
72 |
60 |
50 |
36 |
30 |
24 |
20 |
18 |
15 |
12 |
10 |
| Ratio |
3 |
3.6 |
5 |
6 |
7.5 |
9 |
12.5 |
15 |
18 |
25 |
30 |
36 |
50 |
60 |
75 |
90 |
100 |
120 |
150 |
180 |
|
K9IP90F□-T
K9P□ BU |
1.39
13.9 |
1.66
16.6 |
2.31
23.1 |
2.77
27.7 |
3.46
34.6 |
4.16
41.6 |
5.19
51.9 |
6.23
62.3 |
7.48
74.8 |
9.35
93.5 |
11.22
112.2 |
13.46
134.6 |
18.70
187.0 |
22.44
224.4 |
25.24
252.4 |
30
300 |
30
300 |
30
300 |
30
300 |
30
300 |
|
K9IP90FH-T
K9P□ BU |
1.34
13.4 |
1.60
16.0 |
2.23
22.3 |
2.67
26.7 |
3.34
33.4 |
4.01
40.1 |
5.01
50.1 |
6.01
60.1 |
7.22
72.2 |
9.02
90.2 |
10.83
108.3 |
12.99
129.9 |
18.04
180.4 |
21.65
216.5 |
24.36
243.6 |
29.23
292.3 |
30
300 |
30
300 |
30
300 |
30
300 |
- GEARHEAD·DECIMAL GEARHEAD는 별매입니다.
- GEARHEAD의 품명중□에는 감속비가 들어갑니다.
- 색이 MOTOR와 같은 방향, 그 외는 반대방향입니다.
- 표의 감속비보다 더 감속하고자 할 경우는 GEARHEAD와 MOTOR사이에 감속비10의 DECIMAL GEARHEAD를
설치할 수 있습니다. 이 경우 허용 TORQUE는 30N·m/ 300kgfcm입니다. | | | |
|
|
|
|
|
