  제품명 : SPEED CONTROL SU K9p 60W



CAD파일 다운로드(도면)



MODEL MOTOR OUTPUT
K9P□ B, K9P□ BF

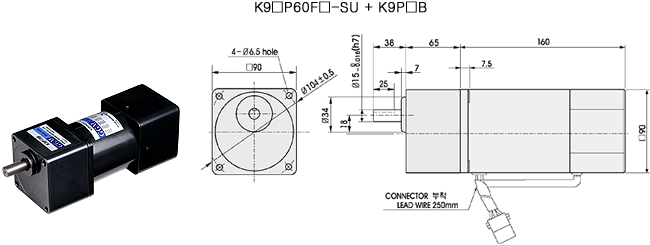

K9□ P60F□ - SU + K9P□ B		 SPEED CONTROL
SU 60W

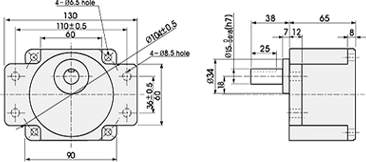

치수도표
품 번 L 적용기준 취부 BOLT
01 65 K9P3~180B M6 P1.0×95
02 65 K9P3~180BF M6 P1.0×25

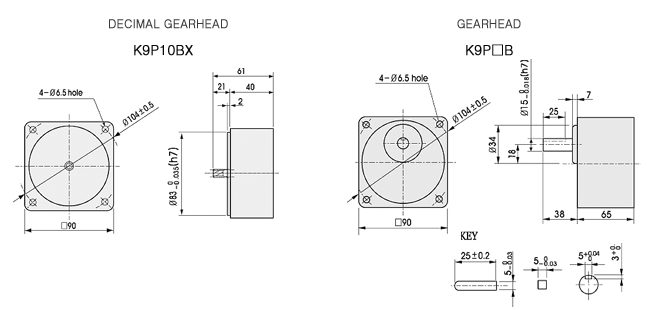

03 40 K9P10BX M6 P1.0×140





 단위=상단 : N·m/하단 : kgfcm
Model
Motor/
Gearhead 		3 3.6 5 6 7.5 9 12.5 15 18 25 30 36 50 60 75 90 100 120 150 180

K9□ P60FU-SU


K9P□ B,K9P□ BF

 1200 1.2
12 		1.4
14 		2.0
20 		2.4
24 		3.0
30 		3.6
36 		4.5
45 		6.4
64 		8.1
81 		9.7
97 		11.6
116 		16.2
162 		19.4
194 		20
200 		20
200 		20
200 		20
200 		20
200 		20
200 		20
200
90 0.49
4.9 		0.58
5.8 		0.81
8.1 		0.97
9.7 		1.2
1.2 		1.5
15 		1.8
18 		2.2
22 		2.6
26		 3.3
33 		4.0
40 		4.8
48 		6.6
66 		7.9
79 		8.9
89 		10.6
106 		11.8
118 		14.2
142 		17.7
177

20
200


단위=상단 : N·m/하단 : kgfcm
Model
Motor/
Gearhead 		3 3.6 5 6 7.5 9 12.5 15 18 25 30 36 50 60 75 90 100 120 150 180

K9□ P60FC-SU



K9P□ B,K9P□ BF

1200 220V/
230V
60Hz		 1.1
11 		1.3
13 		1.8
18 		2.2
22 		2.7
27 		3.3
33

4.1
41

 4.9
49		 5.9
59 		7.4
74 		8.9
89 		10.7
107 		14.9
149 		17.8
178 		19.9
199 		20
200 		20
200 		20
200 		20
200 		20
200
230V
50Hz 		1.2
12 		1.4
14 		2.0
20 		2.4
24 		3.0
30 		3.6
36 		4.5
45 		5.4
54 		6.4
64 		8.1
81 		9.7
97 		11.6
116 		16.2
162 		19.4
194 		20
200 		20
200		 20
200 		20
200 		20
200 		20
200
90 220V/
230V
60Hz		 0.39
3.69		 0.47
4.7 		0.65
6.5 		0.78
7.8 		0.97
9.7 		1.2
12 		1.5
15 		1.8
18 		2.1
21 		2.6
26 		3.2
32 		3.8
38 		5.3
53 		6.3
63 		7.1
71 		8.5
85 		9.4
94 		11.3
113 		14.2
142 		17
170
230V
50Hz 		0.34
3.4 		0.41
4.1 		0.57
5.7 		0.68
6.8 		0.85
8.5 		1.0
10 		1.3
13 		1.5
15 		1.8
18 		2.3
23 		2.8
28 		3.3
33 		4.6
46 		5.5
55 		6.2
62 		7.4
74 		8.3
83 		9.9
99

2.4
124

14.9
149

- GEARHEAD·DECIMAL GEARHEAD는 별매입니다.
- GEARHEAD의 품명중□에는 감속비가 들어갑니다.
- 색이 MOTOR와 같은 방향, 그 외는 반대방향입니다.
- 표의 감속비보다 더 감속하고자 할 경우는 GEARHEAD와 MOTOR사이에 감속비10의 DECIMAL GEARHEAD를
   설치할 수 있습니다. 이 경우 허용 TORQUE는 20N·m/ 200kgfcm입니다.
