  제품명 : SPEED CONTROL INDUCTION SP K9p 60W



CAD파일 다운로드(도면)



MODEL MOTOR OUTPUT
K9G□ B, K9P□ BF

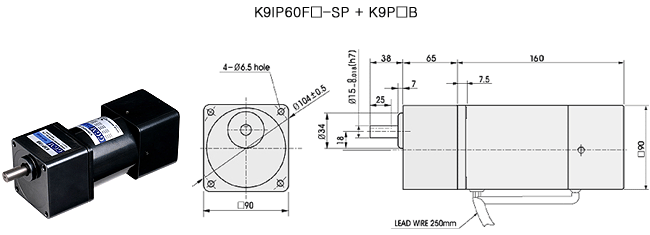

K9IP60N□ - SP + K9P□ B		 SPEED CONTROL
INDUCTION SP 60W

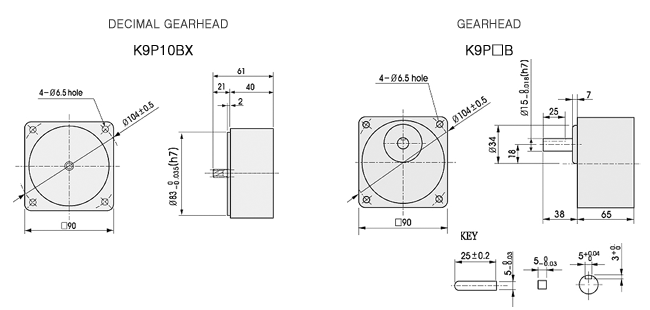

치수도표
품 번 L 적용기준 취부 BOLT
01 65 K9P3~180B M6 P1.0×95
02 65 K9P3~180BF M6 P1.0×25
03 40 K9P10BX M6 P1.0×140





단위=상단 : N·m/하단 : kgfcm
Model
Motor/
Gearhead 		3 3.6 5 6 7.5 9 12.5 15 18 25 30 36 50 60 75 90 100 120 150 180

K9IP60FU-SP


K9P□B,K9P□BF

 1200 0.95
9.5 		1.1
11 		1.6
16 		1.9
19 		2.4
24 		2.8
28 		3.6
36 		4.3
43 		5.1
51 		6.4
64 		7.7
77 		9.3
93 		12.9
129 		15.4
154 		17.3
173 		20
200 		20
200 		20
200 		20
200 		20
200
90 0.23
2.3 		0.28
2.8 		0.38
3.8 		0.46
4.6 		0.58
5.8 		0.69
6.9

0.87
8.7

1.0
10 		1.2
12 		1.6
16 		1.9
19 		2.3
23 		3.1
31 		3.8
38 		4.2
42 		5.0
50 		5.6
56 		6.7
67 		8.4
84 		10.1
101

단위=상단 : N·m/하단 : kgfcm
Model
Motor/
Gearhead 		3 3.6 5 6 7.5 9 12.5 15 18 25 30 36 50 60 75 90 100 120 150 180

K9IP60FC-SP


K9P□B,K9P□BF

 1200 1.2
12 		1.4
14 		2.0
20 		2.4
24 		3.0
30 		3.6
36 		4.5
45 		5.4
54 		6.4
64 		8.1
81 		9.7
97 		11.6
116 		16.2
162 		19.4
194 		20
200 		20
200 		20
200 		20
200 		20
200 		20
200
9090 220v 0.44
4.4 		0.52
5.2 		0.73
7.3 		0.87
8.7 		1.1
11 		1.3
13 		1.6
16 		2.0
20 		2.4
24 		3.0
30 		3.6
36 		4.3
43 		5.9
59 		7.1
71 		8.0
80 		9.6
96 		10.6
106 		12.7
127 		15.9
159 		19.1
191
230v 0.46
4.6 		0.55
5.5 		0.77
7.7 		0.92
9.2 		1.2
12		 1.4
14 		1.7
17 		2.1
21		 2.5
25 		3.1
31 		3.8
38 		4.5
45 		6.3
63 		7.5
75 		8.4
84 		10.1
101 		11.2
112 		13.5
135 		16.8
168 		20
200

- GEARHEAD·DECIMAL GEARHEAD는 별매입니다.
- GEARHEAD의 품명중□에는 감속비가 들어갑니다.
- 색이 MOTOR와 같은 방향, 그 외는 반대방향입니다.
- 표의 감속비보다 더 감속하고자 할 경우는 GEARHEAD와 MOTOR사이에 감속비10의 DECIMAL GEARHEAD를
   설치할 수 있습니다. 이 경우 허용 TORQUE는 20N·m/ 200kgfcm입니다.
