  제품명 : SPEED CONTROL BRAKE K9p 60W



CAD파일 다운로드(도면)



MODEL MOTOR OUTPUT
K9P□ B, K9P□ BF

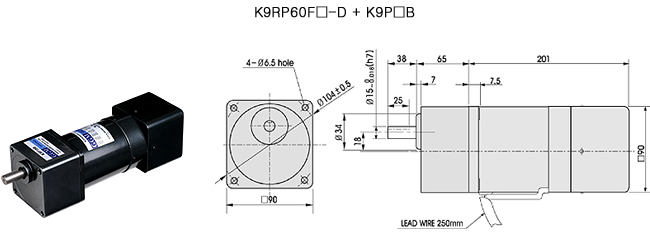

K9RP60F□- D + K9P□ B		 SPEED CONTROL &
BRAKE 60W

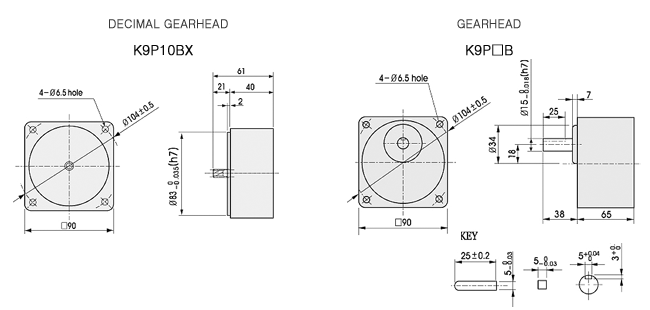

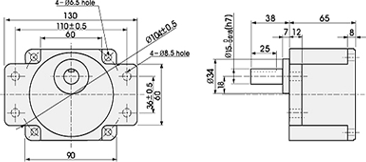

치수도표
품 번 L 적용기준 취부 BOLT
01 65 K9P3~180B M6 P1.0×95
02 65 K9P3~180BF M6 P1.0×25
03 40 K9P10BX M6 P1.0×140





 단위=상단 : N·m/하단 : kgfcm
Model
Motor/
Gearhead		 3 3.6 5 6 7.5 9 12.5 15 18 25 30 36 50 60 75 90 100 120 150 180

K9RP60FU-D

K9G□ B(C),K9P□ BF

 1200 0.97
9.7		 1.2
12		 1.6
16		 1.9
19		 2.4
24		 2.9
29		 3.7
37		 4.4
44		 5.3
53		 6.6
66		 7.9
79		 9.5
95		 13.2
132		 15.8
158		 17.7
177		 20
200		 20
200		 20
200		 20
200		 20
200
90 0.29
2.9		 0.35
3.5		 0.49
4.9		 0.58
5.8		 0.73
7.3		 0.87
8.7		 1.1
11		 1.3
13		 1.6
16		 2.0
20		 2.4
24		 2.9
29		 4.0
40		 4.8
48		 5.3
53		 6.4
64		 7.1
71		 8.5
85		 10.6
106		 12.7
127

단위=상단 : N·m/하단 : kgfcm
Model
Motor/
Gearhead 		3 3.6 5 6 7.5 9 12.5 15 18 25 30 36 50 60 75 90 100 120 150 180

K9RP60FC-D



K9G□ B,K9P□ BF

 1200 1.2
12 		1.4
14 		2.0
20 		2.4
24 		3.0
30 		3.6
36 		4.5
45 		5.4
54 		6.4
64 		8.1
81 		9.7
97 		11.6
116 		16.2
162 		19.4
194 		20
200 		20
200 		20
200 		20
200 		20
200 		20
200
90 60Hz 0.56
5.6

0.67
6.7

0.93
9.3 		1.1
11 		1.4
14 		1.7
17 		2.1
21 		2.5
25 		3.0
30 		3.8
38 		4.6
46 		5.5
55 		7.6
76 		9.1
91 		10.2
102 		12.2
122 		13.6
136 		16.3
163 		20
200 		20
200
50Hz 0.53
5.3 		0.64
6.4 		0.89
8.9 		1.1
11 		1.3
13 		1.6
16 		2.0
20 		2.4
24 		2.9
29 		3.6
36 		4.4
44 		5.2
52 		7.3
73 		8.7
87

9.7
97

 11.7
117 		13.0
130 		15.6
156 		19.5
195 		20
200

- GEARHEAD·DECIMAL GEARHEAD는 별매입니다.
- GEARHEAD의 품명중□에는 감속비가 들어갑니다.
- 색이 MOTOR와 같은 방향, 그 외는 반대방향입니다.
- 표의 감속비보다 더 감속하고자 할 경우는 GEARHEAD와 MOTOR사이에 감속비10의 DECIMAL GEARHEAD를
   설치할 수 있습니다. 이 경우 허용 TORQUE는 20N·m/ 200kgfcm입니다.
