제품명 : GUD-1,GUD-2 |
| |
|
|
|
| |
|
|
| 모델 |
GUD-1 |
GUD-2 |
| 사용전압 |
100/110V |
200/ 220/240V |
| 주파수 |
50 / 60Hz |
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
  |

| 모델명 |
GUD-1
|
GUD-2 |
| 입력전압 |
단상 100/110V, 50/60Hz±10% |
단상 200/220V, 50/60Hz±10% |
| 적용모터출력 |
6W-90W, AC SPEED CONTROL MOTOR |
REAL RPM표시
RATIO RPM표시 |
적색 LED ON 후, 적색 7 SEGMENT 4 DIGIT
적색 LED ON 후, 적색 7 SEGMENT 4 DIGIT |
| 적용모터전류 |
2.0A |

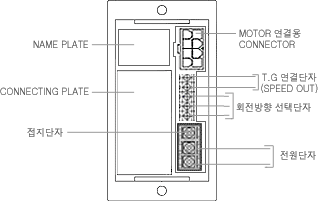

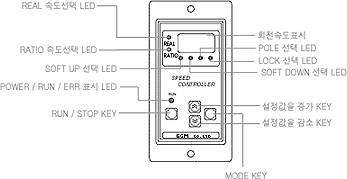

| LED상태표 |
전원인가(STOP) = 녹색 LED 동작시(RUN) = 적색 LED
에러발생시 = 적색 LED 점멸 Soft Up 동작 = 적색, Soft Down 동작 = 적색
T.G 선택 = 적색 DATA LOCK = 적색 |
| 제어방식 |
MICOM에 의한 DIGITAL PID 연산에
의한 AC위상 제어 방식 |
센서 종류 |
AG TG(TACHO), 근접스위치
ENCODER 선택사용
1회전 당 12~24극 TG 또는,
12~24 PULSE 1KHz 선택사용 |
| 제어종류 |
측정값에 비례한 속도제어(MICOM에
의한 P.I.D 연산 자동제어) |
| 속도설정방식 |
입력 설정으로 1,5,10,50,100씩 증가, 감소 |
제어 범위 |
50Hz=90~1400rpm, 60Hz=90~1700rpm |
| 정보기능 |
MICOM 자기 진단 기능 |
소비전력 |
약 5W(10VA)모터 소비전력 제외 |
| 제어오차 |
평균± 0.5% |
설정 KEY 4개 |
RUN/STOP, MODE, UP, DOWN |
| 측정방식 |
MICOM에 의한 PULSE주기 연산측정 방식 |
원격 RUN/STOP |
원격 S/W 선택사용 |
| STOP/RUN |
0~10sec 이내 조정형 |
내 진동 내구성 |
10~55Hz, 0.7mm X,Y,Z 방향 2시간 |
| 절연 내전압 |
전원단자와 접지간 AC 1500V,
50/60Hz에서 1분 이상 견딜것 |
내 충격 내구성 |
250 m/s 6방향 3회 |
| 내 노이즈 |
전원선 1500V/ms, TG선 500V/ms |
제어기 수명 |
사용한 최적일 경우 반영구적 |
| 절연저항 |
TG 단자와 접지간 DC 500V 1분 이상 |

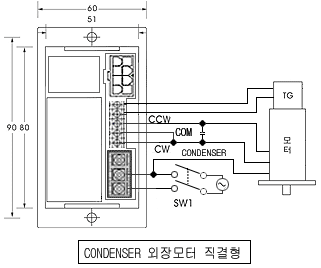

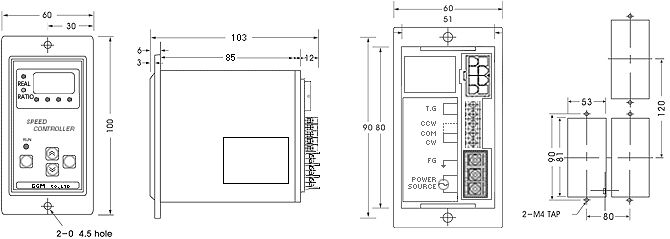

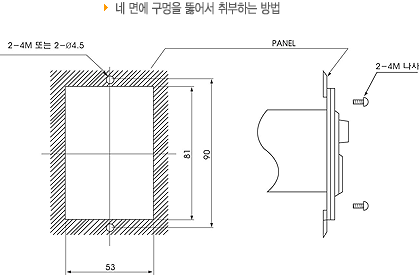

DIMENSION |
60(W)×100(H)×103(D) |
| 사용온도 |
-10℃＋50℃ |
사용습도 |
85% 이하(결로가 없을 경우) |



전원 인가시에는 약 2초간의 "RESET 시간"이 필요합니다. 또한 이시간동안은 DIGITAL 표시를 하지 않습니다.
전원 인가 후 DIGITAL 표시가 완료된 후 부터 KEY 조작을 하여 주십시요.
|
전원이 인가되면 MICOM에 의해 주파수를 측정하여 자동으로 사용주파수가 선택되고
60Hz일때 최대 1700 rpm으로 설정되고, 50Hz 일때에는 1400 rpm으로 됩니다. |
이상현상이 발생한 경우 POWER/RUN/ERR 표시 LED가 적색으로 깜박거립니다.
(이상발생현상에 따른 내용은 사용설명서 참조) |
- REAL RPM 표시 LED=ON. RATIO RPM 표시 LED=OFF. SOFT UP=OFF. SOFT DOWN=OFF
- T.G 선택 LED=OFF (24 pole). LOCK 기능 LED=OFF. RPM=90

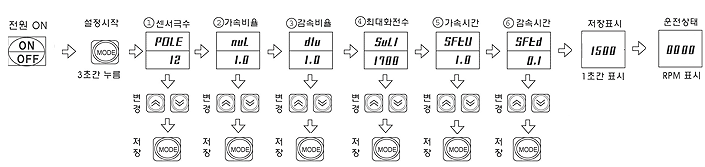

- 기본 설정 입력 방법 : 전원을 켠 상태에서 'MODE' 버튼을 약 3초간 누르면 프로그램 모드로 들어간다.

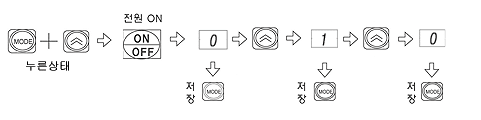

- 특별 설정 입력 방법 : 'MODE'와 'UP' 버튼을 누른상태에서 전원을 켜면 특별설정 모드로 들어간다.
|
(1) 감속기 비율
| 프리 스케일을 위한, 표시되는 RPM의 나누기 상수이다. 감속기를 사용하는 경우 부하측(기계측) 실회전수를 표시할 경우 감속기의 비율을 입력한다. | (2) SOFT UP
SOFT UP 시간을 설정하는 MODE로 ↑와↓ KEY로 설정하여 주십시오. 0.1초 단위로 최대 30초까지 설정 가능합니다.
0↔30.0초
| (3) SOFT DOWN
SOFT DOWN 시간을 설정하는 MODE로 ↑와↓ KEY로 주십시오.
0.1초 단위로 최대 30초 까지 설정 가능합니다.
0↔30.0초 | |
전원 인가시 운전동작 설정이 가능합니다.
(1) '1' 일때
|
전원 인가시 운전동작은 전원을 OFF 하기전의 상태와 동일하게 실행됩니다.
| OFF 되기전 |
전원 인가시 |
| "RUN" 상태 |
기동 (약 2초 후) |
| "STOP" 상태 |
정지 |
| (2) "0" 일때
전원 인가시 운전 동작은 전원을 OFF 하기전의 상태에 관계없이 정지합니다. 재기동을 할 경우
RUN/STOP Key 를 조작하여 주십시요.
| OFF 되기전 |
전원 인가시 |
| "RUN" 상태 |
정지 |
| "STOP" 상태 |
정지 | | |





 | |
|
|
|
|
|
