  제품명 : GUA-1,GUA-2


모델 GUA-1 GUA-2
사용전압 100/110V 200/ 220/240V
주파수 50 / 60Hz









UNIT TYPE CONTROLLER 는 MICOM에 의한 속도제어 회로로 구성되어 있으며.
전면의 속도조절기를 이용하여 ANALOG 신호로 조절할 수 있는 제품입니다.


1. CONTROL UNIT에 속도제어회로, MOTOR용 CONDENSER, 속도설정기 등 필요한 것이 조립되어 있습니다.
   (CONDENSER는 외부취부용도 있습니다)

2. MOTOR의 CONNECTOR를 전용 CONNECTOR에 꼽고 전원선을 전원단자에 연결하고 제품의 사용전압에 맞는
    단상 220V(단상110V)를 인가하여 간단하게 MOTOR의 속도제어가 행하여집니다.

3. 별매의 중간 CONNECTOR용 CORD를 사용하시면 MOTOR와 CONTROL UNIT부와 최대 2.5m까지 이격시켜
    속도제어가 가능합니다.

4. 가변속범위는 90~1700rpm으로 광범위하게 변속가능합니다.

5. CONTROL UNIT에 전원이 공급되면 녹색LED가 켜지고 동작스위치를 RUN측으로 하면 적색LED가 켜집니다.

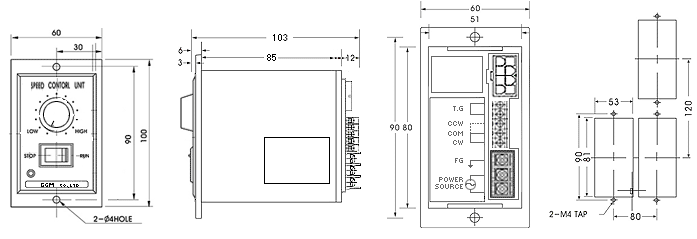

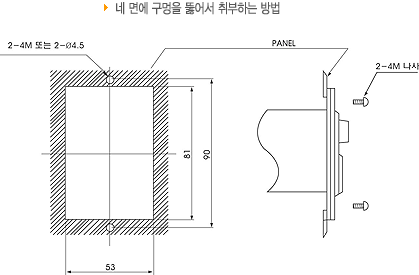

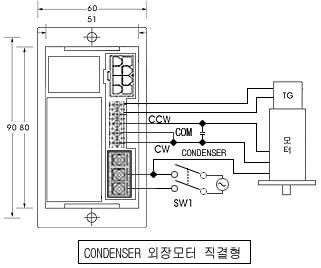

CONTROL UNIT에 MOTOR의 CONNECTOR를 접속하고 전원선을 전원단자에
연결하고 녹색 접지선을 이용하여 접지하여 주십시요.
전원이 인가되면 녹색으로 점등되고 CONTROL UNIT의 RUN/STOP SWITCH를
RUN측으로 하면 적색으로 점등되며 MOTOR는 출력측에서 볼 때 시계방향으로
회전합니다.
(출하시에는 시계방향으로 회전하도록 SET되어 있습니다. GEAR HEAD 출력축의 회전방향은 감속비에 의하여 반대로 되는 경우도 있습니다.)


1. CONTROL UNIT의 SPEED VOLUME의 손잡이를 시계방향으로 돌리면 MOTOR의
    회전수가 빨라지고 반대로 돌리면 속도가 늦어집니다.
    90~1700rpm의 범위에서 MOTOR의 SPEED를 조정, 설정할 수 있습니다.


CONTROL UNIT의 RUN/STOP SWITCH를 STOP측으로 하면 MOTOR는 정지합니다이 스위치는 전원의 ON/OFF가 아니므로 모터를 장시간 정지하는 경우에는
별도의 전원 스위치를 OFF하여 주십시오.


GEAR HEAD 등의 전달기구에서 모터의 회전방향을 반대로 하
는 경우, CONTROL UNIT의 뒷면에 붙어 있는 CORD의 단자
를 CW로부터 CCW로 교환하여 주 십시오.

전원 CORD 단자는 AC~AC에 연결하십시오.(반드시 전원
을 OFF한 후에 교환하여 주십시오)
