제품명 : GPA-1,GPA-2 |
| |
|
|
|
| |
|
|
 |
|
|
|
|
|
|
|
|
|
|
| |
|
  |
 |
GPA-1 |
GPA-2 |
| 정격전압 |
단상 AC100/110V |
단상 AC200/220V |
| 사용전압범위 |
±10%(정격전압대비) |
| 전원주파수 |
50/60Hz |
| 정격전류 |
0.1A~2.2A |
0.1A~1.0A |
적용모터출력 |
6W~90W |
6W~90W |
| 속도제어범위 |
60Hz : 90~1700r/min
50Hz : 90~1400r/min |
| 속도변동율 |
5%(표준차) |
| 속도설정기 |
내장(외부설정기 설치 가능 : 특별주문) |
제 동 |
일정시간 모터에 전기 브레이크전류를 통하여 제동 |
| 전기 BRAKE시간 |
0.5초(표준치) |
SLOW RUN
SLOW STOP |
기능없음 |
| 사용주의 온도 |
-10~50℃ |
| 보존온도 |
-20~60℃ |
*1 적용모터는 당사 시리즈 가변속 모터입니다.
*2 전기브레이크에는 유지력이 없습니다.
*3 SLOW RUN, SLOW STOP 기능이 필요한 경우에는 당사 제품 GSA-1 / GSA-2 TYPE CONTROL을 구입하여 주십시오.

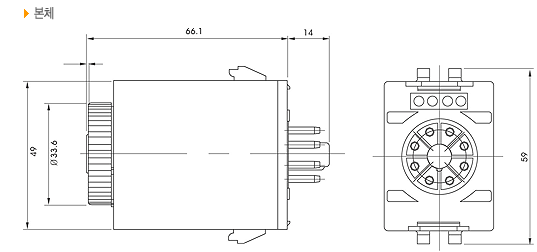

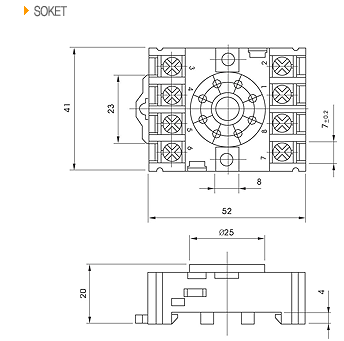

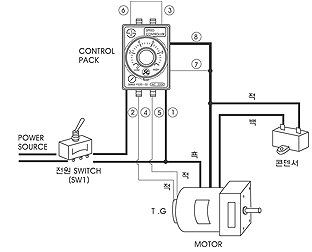

- 본체 상면의 속도설정기에 의해 모터의 회전속도를 변속할 수 있습니다.
- 굵은 실선은 전원 회로를 표시합니다.
0.75㎟ 정도의 전선을 사용하여 주십시오.
- 속도발전기(TG)의 배선이 긴 경우(1m 이상)는 2심의 TWIST SEALED부를 ②번 단자로 접속하여 주십시오. |

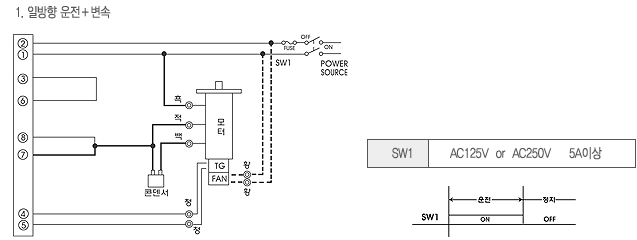

1. 굵은 실선인 경우 MOTOR의 회전방향은 축측에서 보아 시계방향(CW)입니다.
반시계 방향(CCW)으로 할 경우에는 적색과 백색을 바꾸어 결선하십시오.
2. 황색선은 FAN MOTOR 결선으로 MOTOR 출력이 60W 이상에만 적용됩니다. |

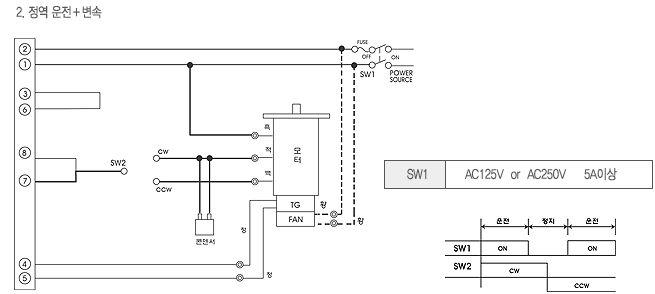

1. INDUCTION MOTOR는 정지기간을 설정하여 회전이 정지한 후에 SW2를 교체하여 주십시오.
2. REVERSIBLE MOTOR는 정지기간이 필요 없습니다. SW1을 ON한 상태에서 SW2를 조작하여도 무관합니다.
3. 황색선은 FAN MOTOR 결선으로 MOTOR 출력이 60W 이상에만 적용됩니다. |

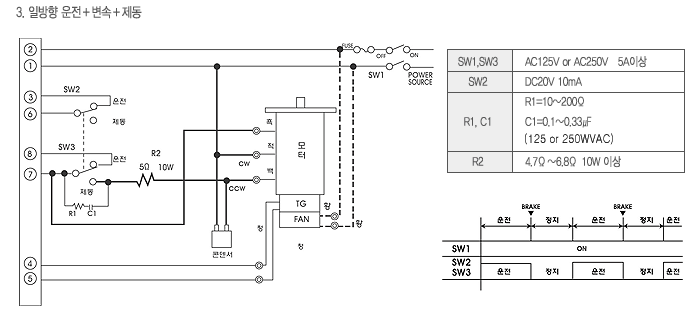

1. 굵은 실선인 경우 MOTOR의 회전방향은 축측에서 보아 시계방향(CW)입니다. 반시계 방향(CCW)으로 할 경우에는
적색과 백색을 바꾸어 결선하십시오.
2. 운전에서 정지로 하면 제동(전기 브레이크)이 약 0.5초간 동작하며 급속 정지합니다.
3. 황색선의 FAN MOTOR 결선은 MOTOR 출력 60W 이상에만 적용됩니다. |

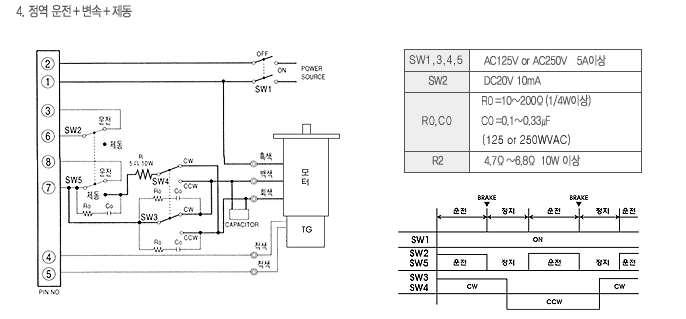

1. 운전에서 정지로 하면 제동(전기 브레이크)이 약 0.5초간 동작하며 급속 정지합니다.
2. 이때의 약 0.5초간에는 SW3, SW4를 조작하지 마십시오.
3. SW3, SW4의 절환은 SW2, SW5의 정지에서 운전으로의 교체보다 빨리하여 주십시오. |

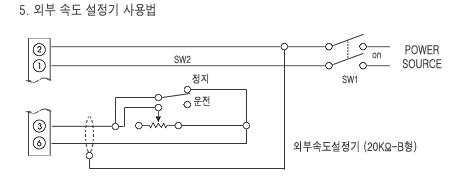

1. 본체의 속도설정기의 눈금은 (Low)로 하여 주십시요.
2. 배선은 가능한 짧게 하여 주십시요.
3. 쉴트선을 사용하고 CONTROL PACK의 ②번 단자에 접속하여 주십시요. |

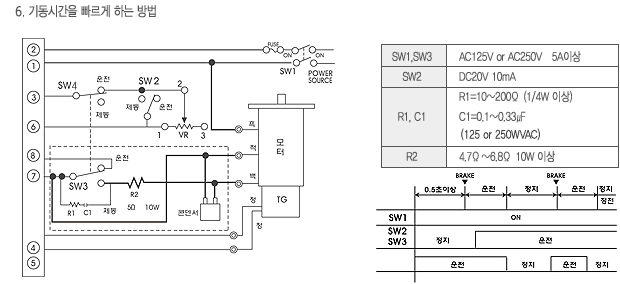

1. 위 전기배선은 25W 이하의 일방향운전+변속+제동입니다. 40W이상의 운전은  부분의 전기배선이 다릅니다.
각각의 전기배선을 참조해주십시오.
2. 전원 스위치 SW1은 SW4보다 약 0.5초 이상 빠르게 조작하십시오.
3. 본체의 속도설정기 눈금을 LOW로 하고 외부속도 설정기 VR에서 속도조정을 해주십시오.
4. 장시간 정지할 경우에는 SW1을 OFF해 주십시오. |

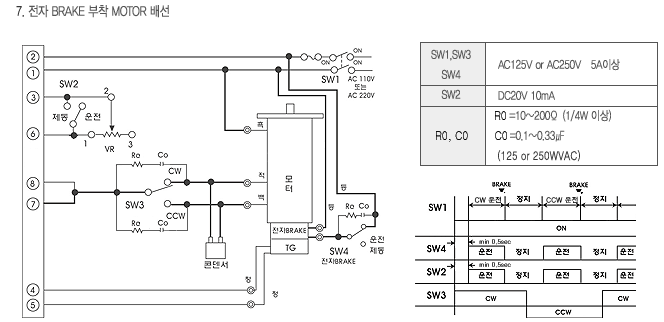

1. 정지시간을 설정하여 회전이 정지한 후에 SW3을 절환하여 주십시오.
2. 전원 스위치 SW1 투입시간은 SW2, SW4에 의한 운전시동의 신호보다도 약 0.5초 이상 빠르게 하여주십시오.
3. 운전/정지를 하는 경우는 SW1을 ON 상태로 SW2, SW4에서 조작하여 주십시오.
적은 신호에서 MOTOR 제어가 가능합니다.
4. 본체의 속도 설정기 눈금을 LOW로 하고, 외부속도 설정기 VR에서 속도를 조정하여 주십시오. | | |
|
|
|
|
|
