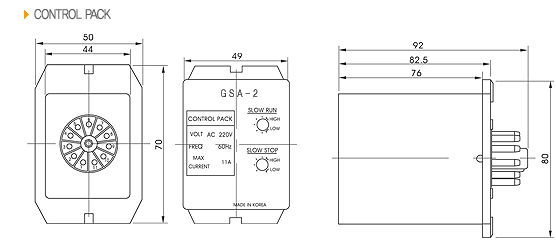

  제품명 : GNA-1,GSA


모델

GNA-1, GSA-1
GNA-2, GSA-2
















1. 속도 제어 범위
    90 ~ 1700rpm(60Hz), 90 ~ 1400rpm(50Hz)
2. SPEED CONTROL 이외에 전기 BRAKE에 의한 순시정지가 가능합니다.
3. 외부 속도 설정기에 의해서 MOTOR의 회전속도를 조정, 설정할 수 있습니다.

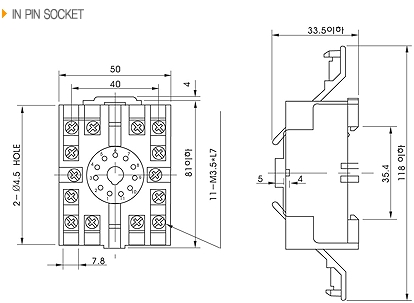

4. COMPACT한 PLUG-IN(11PIN)TYPE 이므로 취급 및 설치가 간편합니다.
5. 기동 및 정지를 부드럽게 제어할 수 있도록 SLOW RUN, SLOW STOP 기능이 있습니다.
   또한 PACK에 내장되어 있는 VOLUME으로 SLOW RUN, SLOW STOP 시간을 원하는 대로 조정과 설정이 가능합니다.
6. 병렬 운전이 가능합니다. (병렬 운전이란 1개의 속도설정기로 복수의 MOTOR, CONTROL PACK을 동시에
   같은 속도로 설정하여 운전할 수 있음을 뜻합니다.)

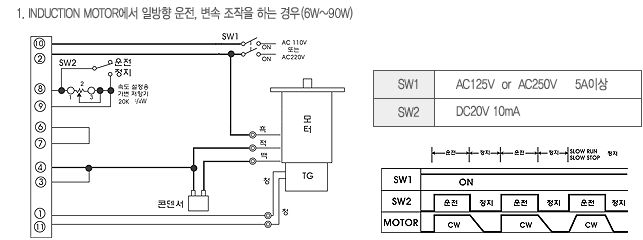

1. 속도 설정용 가변 저항기에 의해 MOTOR 속도를 단계없이
    조정 가능합니다. (HIGH)로 돌리면 고속, (LOW)로 돌리면
    저속(정지)입니다.

2. 굵은 실선에는 MOTOR의 운전 전류가 흐릅니다. 굵은 실선은
    0.75㎟ 정도의 전선을 얇은 실선은 0.5㎟정도의 전선을
    사용하여 주십시오.




GNA-1 GSA-1 GNA-2 GSA-2
정격전압 단상 AC100/110V±10% 단상 AC200/220V±10%
전원주파수 50/60Hz 50/60Hz
정격전류 3A
적용모터출력 6~90W
속도제어범위 90~1700RPM, 90~1400RPM
속도변동율 5%(표준차)
전기 BRAKE 전기 BRAKE에 의한 순시정지가 가능합니다.
전기 BRAKE에는 유지력이 없습니다.
SLOW RUN, SLOW STOP 기능무 기능유 기능무 기능유
BRAKE시간 0.5초(표준치)
병렬운전 가능
사용주변 온도 -10~50℃
보존온도 -20~60℃
절연저항 상온상습에서 CASE와 PIN을 DC 500VMΩ
메가에서 측정한 값이 100MΩ 이상입니다.
절연내력 상온상습에서 CASE와 PIN간에 60Hz
1.5KV을 1분간 인가하여도 이상이 없습니다.

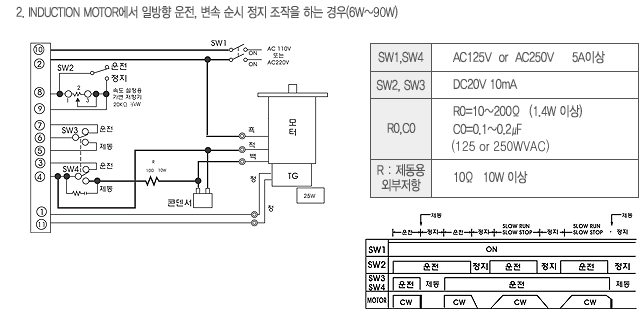

1. MOTOR의 회전방향은 축측에서 보아 시계방향(CW)입니다. 반시계방향(CCW)으로 할 경우는 MOTOR LEAD선 중
   적색과 백색을 교환하여 주십시오.
2. 60~90W MOTOR 결선시에는 FAN MOTOR 인출선(황색선)을 ⑩, ②에 연결하여 사용하십시오.



운전/ 정지기능

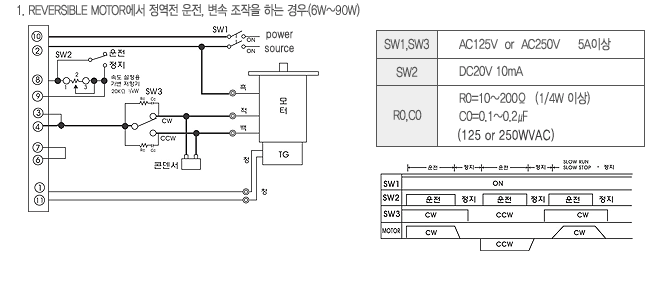

- 1,2항의 기본 전기 배선에서 SW2를 운전측으로 하면 MOTOR는 외부 속도 설정기로 설정한 속도로 회전하고,
   정지측으로 하면 관성에 의해서 자연 정지합니다.

운전/제동기능
- 2항의 기본전기 배선에서 SW2를 운전측으로 한 상태에서 SW3, SW4를 운전에서 제동측으로 하면 MOTOR는
   전기 BRAKE가 약 0.5초간 동작하여 순시 정지합니다.

SLOW RUN, SLOW STOP 기능
- CONTROL PACK의 SLOW RUN, SLOW STOP조정 VOLUME을 설정한 다음 SW2에 의하여 운전/정지측으로 하면
   MOTOR는 설정한 시간만큼 속도 설정기에 의하여 SLOW RUN, SLOW STOP됩니다.
- SLOW RUN, SLOW STOP은 설정 시간에 대해 속도가 직선적으로 변화하고 이때의 경사는 0.5~15초/1200rpm 범위에서
   조정 가능합니다.
- MOTOR의 자연정지보다 짧은 시간이므로 SLOW STOP정지는 불가능합니다.



1. 전원 투입시 및 순시정지시 MOTOR가 정지한 후 약 3초 간은 회전방향을 교환하지 마십시오.
2. 장시간 사용하지 않을 때에는 CONTROL PACK의 발열을 예방하기 위하여 SW1을 OFF하십시오.









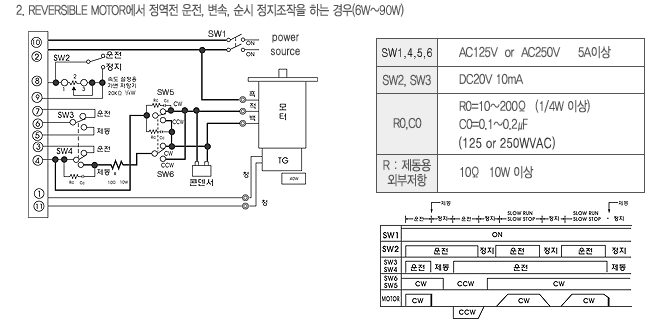

운전/정기 기능
- 1,2항의 기본 전기 배선에서 SW2를 운전측으로 하면 MOTOR는 외부 속도 설정기로 설정한 속도로 회전하고,
  정지측으로 하면 관성에 의해서 자연 정지합니다.

운전/제동기능
- 2항의 기본전기 배선에서 SW2를 운전측으로 한 상태에서 SW3, SW4를 운전에서 제동측으로 하면 MOTOR는
  전기 BRAKE가 약 0.5초간 동작하여 순시 정지합니다.

SLOW RUN, SLOW STOP 기능
- CONTROL PACK의 SLOW RUN, SLOW STOP조정 VOLUME을 설정한 다음 SW2에 의하여 운전/정지측으로 하면
   MOTOR는 설정한 시간만큼 속도 설정기에 의하여 SLOW RUN, SLOW STOP됩니다.
- SLOW RUN, SLOW STOP은 설정 시간에 대해 속도가 직선적으로 변화하고 이때의 경사는 0.5~15초/1200rpm
  범위에서 조정 가능합니다.
- MOTOR의 자연정지보다 짧은 시간이므로 SLOW STOP정지는 불가능합니다.


1. 전원 투입시 및 순시정지시 MOTOR가 정지한 후 약 3초 간은 회전방향을 교환하지 마십시오.
2. 장시간 사용하지 않을 때에는 CONTROL PACK의 발열을 예방하기 위하여 SW1을 OFF하십시오.
3. 60W, 90W MOTOR결선시에는 FAN MOTOR 인출선 (황색선)을 ⑩. ② 에 연결하여 사용하십시오.









운전/정지기능

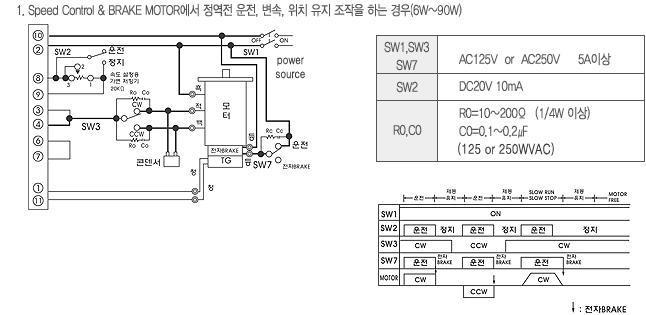

- 1,2항의 기본 전기 배선에서 SW7를 운전한 상태에서 SW2를 운전측으로 하면 MOTOR는 외부 속도 설정기로
   설정한 속도로 회전하고 정지측으로 하면 관성에 의해서 정지합니다. (단, SW2와 SW7를 연동으로 할 경우에는
   전자BRAKE에 의한 제동 및 위치 유지를 합니다.)

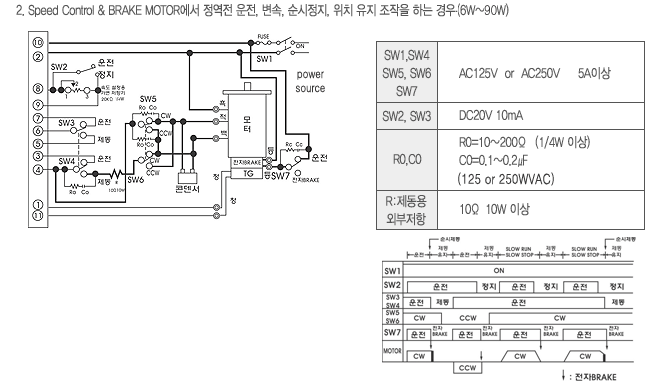

운전/제동기능
- 1,2항의 기본전기 배선에서 SW2를 운전측으로 한 상태에서 SW3, SW4와 SW7를 연동으로 하여 제동 및 BRAKE에
   의하여 위치유지를 합니다. 이때의 약0.5초간에는 SW5, SW6를 조작하지 마십시오.

SLOW RUN, SLOW STOP 기능
- CONTROL PACK의 SLOW RUN, SLOW STOP조정 VOLUME을 설정한 다음 SW2에 의하여 운전/정지측으로 하면
   MOTOR는 설정한 시간만큼 속도 설정기에 의하여 SLOW RUN, SLOW STOP됩니다.
- SLOW RUN, SLOW STOP은 설정 시간에 대해 속도가 직선적으로 변화하고 이때의 경사는 0.5~15초/1200rpm
   범위에서 조정 가능합니다.
- MOTOR의 자연정지보다 짧은 시간이므로 SLOW STOP정지는 불가능합니다.

※ 장시간 사용하지 않을 때에는 CONTROL PACK의 발열을 예방하기 위하여 SW1을 OFF하십시오.

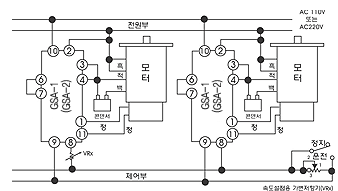

GSA-1, GSA-2는 아래의 배선도와 같이 1개의 가변저항기로 다수의 MOTOR를 동시에 동일한 속도로 설정하여 속도 제어를 할 수 있는 병렬운전이 가능합니다.


좌측 배선도와 같이 전원부(단자번호②, ⑩)및 제어부
(단자번호⑧, ⑨)를 각각 동일한 선으로 배선하십시오.
기타의 MOTOR 및 CONTROL PACK의 조합인 경우에도 전원부 및 제어부를 같게 해서 병렬운전을 할 수 있습니다.

※주의
1. 전원부와 제어부는 각각 PIN번호를 같게 배선하십시오.
2. 속도 설정용 가변저항기의 용량은 다음과 같이 구합니다.
    (VRx=20/N KΩN/4W(N:MOTOR의 수량)
    예)MOTOR 가 2대인 경우는 10KΩ 1/2W 입니다.
3. 각 MOTOR는 거의 같은 속도로 회전하지만 부하의 차이,
    제품의 편차에 의해 약간의 오차가 발생합니다.
    이와 같은 현상을 방지하기 위해서 단자번호⑧에
    미세조정용 가변저항기(SVR)를 속도 설정용 가변저항기
    (VRx)저항치의 약 5~10%, 용량은 1/4W를 준비하십시오.

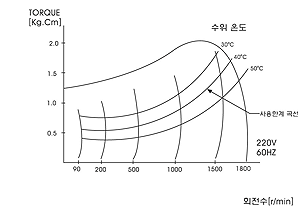

AC SPEED CONTROL MOTOR는 부하의 크기에 따라 압력이
가해지므로 부하가 클수록 MOTOR 온도상승이 높아집니다. MOTOR 온도상승, 한계 TORQUE와 회전수를 구한 곡선을
사용한계 곡선이라 칭하고 곡선 및 부분의 TORQUE,
회전수에서 MOTOR를 사용하십시오.

다음과 같은 경우에는 사용한계선은 위로 이동합니다.

·방열 효과가 좋은 경우
·FAN으로 냉각 시킬 경우
·주위 온도가 낮은 경우

주의 : 모터 케이스 표면온도가 90℃ 이하에서
           사용하여 주십시오.






다단계 속도조정이 필요한 겨우 VR1, VR2, VR3를 각각 설정하고 SW1, SW2, SW3에 의해 속도 절환이 가능합니다.
SWITCH의 절환 시기는 RELAY접점 개폐시간 정도로 주십시오.

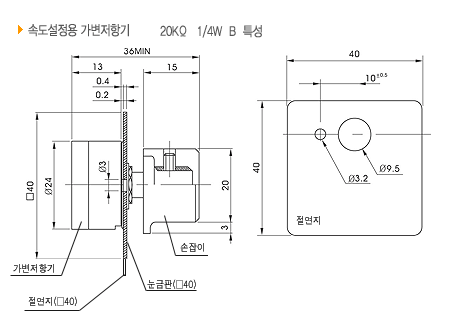

CONTROL PACK포장 BOX에는 외부설정용 VOLUME이 1SET 내장되어 있습니다.구입이 더 필요하신 경우에는 당사 제품
VR20KΩ를 별매로 구입하여 주십시오.

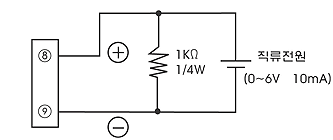

부속품인 외부 속도 설정을 가변저항기 대신에 외부 직류 전원으로 MOTOR의 속도를 설정하는 경우에는 직류 전원과
CONTROL PACK을 다음과 같이 접속하십시오. (단, 직류 전원 출력은 반드시 교류 입력과 절연된 것을 사용하고,
극성이 바뀌지 않도록 주의하십시오.)

(외부 직류 전압으로 속도 제어하는 경우의 결선도)


MOTOR의 설정속도가 저속으로 됨에 따라, 운전/정지 스위치를 운전측으로 하고 나서, MOTOR가 회전을 시작하기 까지는 시간이 길어지게 됩니다. 저속 설정시 동작시간이 문제가 되는 경우에는 다음 회로를 참조하여 동작시간 조정 가변 저항 VRT를 접속하십시오.

·순시정지를 행하는 경우에는 운전/제동 스위치와 위 회로의 운전/정지 스위치를 연동으로 하십시오.
·운전/정지 스위치를 정지측으로 한 상태에서 MOTOR가 가동하기 직전까지 VRT를 조정합니다.

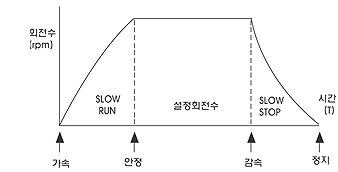

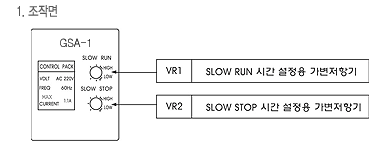

GSA의 기능은 설정속도까지 서서히 가속하는 SLOW RUN 및 설정속도까지 서서히 감속하는 SLOW STOP기능을
가지고 있습니다.
기동 및 정지시의 충격을 완화시켜 부드러운 가속, 감속을 원할 때 이 기능을 이용하십시오.
SLOW RUN 및 SLOW STOP의 시간설정은 CONTROL PACK 내부 가변 저항기에 의해 각각 0.5초 ~ 15초/1200rpm 범위에서 설정 가능합니다.

·MOTOR의 자연정지보다 짧은 시간으로 SLOW STOP 정지는 불가능합니다.
·SLOW 운전이 필요없는 경우에는 내부 VOLUM을 좌측(시계반대방향)으로 끝까지 돌리십시오.




CONTROL PACK에는 전기적인 브레이크 기능이 있으므로 운전중 MOTOR를 0.1초의 짧은 시간에 순시정지 시킬 수 있습니다.
제동 전류는 약 0.5초정도 작동하고 그 이후로는 자동 해제됩니다. MOTOR를 잡아주는 유지력이 없기 때문에 정지후에는
원하는 위치 조정이 가능합니다. 상, 하 운동을 하는 물체를 정지시킬 경우 등의 유지력이 필요한 경우에는
전자 브레이크 부착 CONTROL MOTOR(Speed Control & BRAKE MOTOR)를 선정하여 사용하십시오.

※주의
1. CONTROL PACK에서는 순시정지 조작후에 제동용 스위치를 운전측으로 돌린 후 MOTOR가 회전을 하기까지는
    약 0.5초의 시간이 소요됩니다.
2. CONTROL PACK에서는 속도 설정용 가변저항기를 0Ω혹은 운전/정지 스위치를 정지측으로 한 상태에서 순시정지
    조작을 하면 다음에 운전측으로 돌렸을 때 모터가 약 1회전 하는 수가 있으므로 이와 같은 조작은 삼가하여 주십시오.
    또한, AC 전원에서 운전/정지 스위치를 0.5초 이내에 반복적으로 할 경우 MOTOR가 순간적으로 회전하는 수가 있으므로
    AC전원 차단에서의 운전/정지는 삼가하여 주십시오.
3. 순시 정지 후 안정되게 재가동을 하기 위해서 필요한 정지 시간은 3초 이상입니다.
