제품명 : GBC-1, GBC-2 |
| |
|
|
|
| |
|
|
|
1 PHASE BRAKE PACK ( NON CONTACT TYPE ) | |
|
|
|
|
|
|
|
|
|
| |
|
|
| |
  |
 |
| 품명 |
GBC-1 |
GBC-2 |
| 전압, 주파수 |
단상 100/110V±10%, 50/60Hz
|
단상 200/220V±10%, 50/60Hz |
| 적용모터 |
INDUCTION MOTOR 90W이하
(90W 사용시는 외부저항이 필요합니다.)
REVERSIBLE MOTOR 60W 이하
(60W 사용시는 외부저항이 필요합니다.) |
| 허용제동전류 |
3A 이하 |
| 제동전류계속시간 |
약 0.5초간 |
| 사용주위온도/습도 |
-10~50℃/85%이하 | |

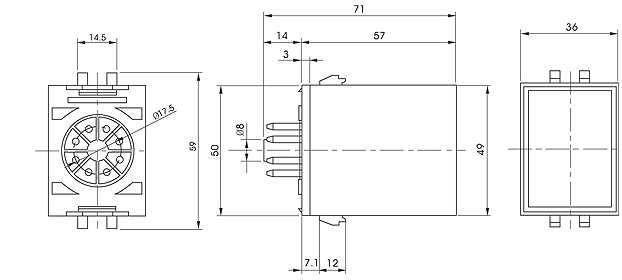

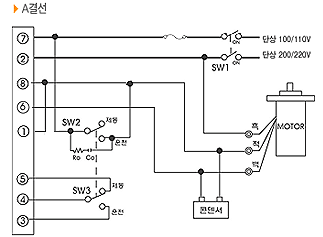

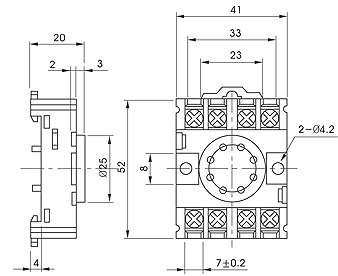

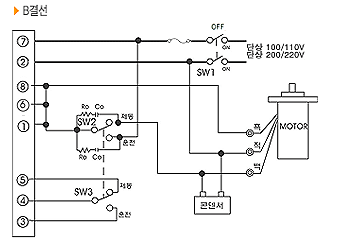

접속에 있어서
1. BRAKE PACK의 접속방법은 MOTOR의 출력, 사용방법에 따라 다릅니다.
- MOTOR 출력이 25W 이하인 경우는 A 결선으로 하십시오.
- MOTOR 출력이 25W 초과 60W 이하인 경우는 B 결선으로 하십시오.

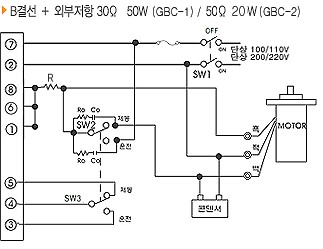

- MOTOR 출력이 60W를 초과하는 경우 B결선 + 외부저항 30Ω 50W / 50Ω 20W의 제동용 외부저항기가 필요합니다. |
  |
 |
| SWITCH번호 |
SWITCH의 접점용량 |
비 고 |
| SW1 |
AC 125V or AC 250V
5A 이상 |
|
| SW2 |
AC 125V or AC250V
5A 이상 |
연동일 것 |
| SW3 |
DC20 10㎃ |
R:제동전류
제한저항 |
30Ω 50W/50Ω 20W
(제동용 외부저항기) |
B결선인 경우 |
Ro,Co
(SPARK KILLER) |
Ro : 5~200Ω
Co:0.1~0.2㎌
250WV |
| |
 |
운전 / 순시정지
- SW2, SW3을 동시에 운전측으로 하면 MOTOR가 운전하고 제동측으로 하면 MOTOR는 순시 정지합니다.
제동 후 약 0.5초간 MOTOR에 제동전류가 흐르고, 그후 MOTOR는 자동적으로 전원이 차단됩니다.
회전방향
- 결선도의 회전방향은 MOTOR축 측에서 보아 MOTOR축이 시계방향 (CW)회전으로 되어 있습니다.
반시계방향(CCW)으로 회전시킬 경우에는 MOTOR LEAD선의 적색과 백색을 교환하십시오.
제동 조작 후 0.5초간은 회전방향의 교환을 행하지 말아 주십시오.
※제동용 외부저항기의 용량은 10초에 1회 제동하는 경우의 수치이므로 이보다 짧은 cycle 일때에는
더큰 용량을 사용하십시오. |
  |
 |

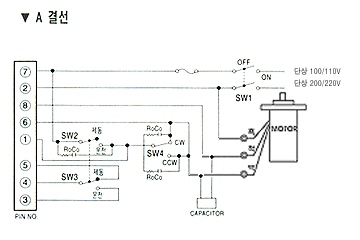

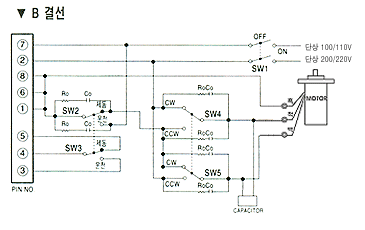

| SWITCH번호 |
SWITCH의 접점용량 |
비 고 |
| SW1 |
AC 125V /250V
5A 이상 |
|
| SW2 |
AC 125V /250V
5A 이상 |
연동일 것 |
| SW3 |
DC20 10㎃ |
| SW4,SW5 |
AC 125V /250V
5A 이상 |
연동일 것 |
Ro,Co
(SPARK KILLER) |
Co:0.1~0.2㎌
250WV |
| |
운전 / 순시정지
- SW2, SW3을 동시에 운전측으로 하면 MOTOR가 운전하고 제동측으로 하면 MOTOR는 순시 정지합니다.
제동 후 약 0.5초간 MOTOR에 제동전류가 흐르고, 그후 MOTOR는 자동적으로 전원이 차단됩니다.
회전방향
- 결선도의 회전방향은 MOTOR축 측에서 보아 MOTOR축의 회전방향을 표시하고 있습니다.
- 전원투입시 또는 제동조작 후 0.5초간은 역전조작을 하지 말아 주십시오.
- 제동조작시는 SW4, SW5를 반드시 CW측이나 CCW측으로 접속 가능하게 하십시오.
GBC-1,GBC-2 는 INCHING 등의 짧은 운전 CYCLE에서 사용해도 MOTOR를 확실하게 순시 정지시킵니다. 그러나 0.5초 운전
0.5초 제동정지하는 운전 CYCLE에서 사용하면 MOTOR는 기동, 순시정지를 반복하는 결과가 되어
MOTOR의 운전 CYCLE에 관계없이 MOTOR CASE 온도는 90℃ 이하 범위에서 사용하십시오.
| |
|
|
|
|
|
