제품명 : GBC-3, GBC-4 |
| |
|
|
|
| |
|
|
| 3 PHASE BRAKE PACK ( CONTACT TYPE ) | |
  |
|
|
|
|
|
|
|
|
| |
|
|
  |
| 품명 |
GBC-3 |
GBC-4 |
| 전압 |
삼상 200 / 220V |
삼상 380 / 440V |
| 주파수 |
50/60Hz |
| 적용모터 |
삼상INDUCTION MOTOR 90W이하
(60W, 90W 사용시는 외부저항이 필요합니다.) |
| 허용제동전류 |
3A 이하 |
| 제동전류계속시간 |
약 0.5초간 |
| 사용주위온도 |
-10~50℃ |
특징

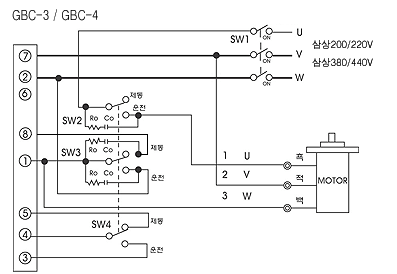

1. BRAKE PACK의 접속방법은 MOTOR의 출력, 사용방법에 따라 다릅니다.
- MOTOR 출력이 40W 이하인 경우는 A결선으로 하십시오.
- MOTOR 출력이 60W 이상인 경우는 B결선 + 외부저항 30Ω20W의 제동용 외부저항기가 필요합니다.
- MOTOR 출력이 40W이하라도 짧은 (5초에 1회 제동 이상)로 제동시킬 경우에는 B결선으로 하고,
외부에 제동용 외부저항기를 접속하여 주십시오.
2. 단자간에 높은 전압이 걸리는 곳이 있으므로 주의하십시오.
스위치의 규격 및 접점 보호
SW2 및 SW3에 접점 간격이 좁은 RELAY를 사용하여 절환하면 SPARK에 의해 회로 소자가 파손될 염려가 있습니다.
반드시 접점 간격이 넓은 POWER RELAY를 사용하여 주십시오. (접점용량 AC250V or 500V 7A 이상 상당품)
또한 MOTOR 기동시와 제동시에 대전류가 흘러 접점간에 SPARK가 발생하므로 결선도와 같이 서지 전압 흡수용
CR 회로를 반드시 삽입하여 주십시오.
Ro : 5~200Ω 1/4W B 이상
Co : 0.1~0.2㎌ 250 or 500WVAC 이상 |
  |
| SWITCH번호 |
SWITCH접점용량 |
비 고 |
| SW1 |
AC 250 or 500 5A 이상 |
|
| SW2, SW3 |
AC 250 or 500 7A 이상 |
연동일 것 |
| SW4 |
DC20 10㎃ |
Ro,Co
(SPARK KILLER) |
Ro : 5~200Ω
Co:0.1~0.2㎌ 250 or 500WVAC |
| |
운전 / 순시정지
- SW2, SW3, SW4을 동시에 운전측으로 하면 MOTOR가 운전하고 제동측으로 하면 MOTOR는 순시 정지합니다.
제동 후 약 0.5초간 MOTOR에 제동전류가 흐르고, 그후 MOTOR는 자동적으로 전원이 차단됩니다.
회전방향
- 결선도의 회전방향은 MOTOR축 측에서 보아 MOTOR축이 시계방향 (CW)회전으로 되어 있습니다. 반시계방향(CCW)으로
회전시킬 경우에는 MOTOR LEAD선의 적색과 백색을 교환하십시오. 제동 조작 후 0.5초간은 회전방향의 교환을
행하지 말아 주십시오. |
  |
| SWITCH번호 |
SWITCH |
비 고 |
| SW1 |
AC 250 or 500V 5A 이상 |
|
| SW2,SW3 |
AC 250 or 500V 7A 이상 |
연동일 것 |
| SW4 |
DC20 10㎃ |

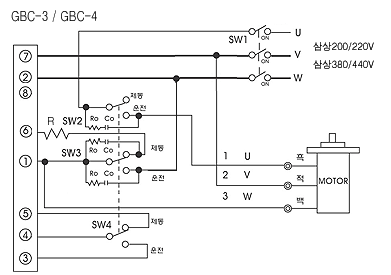

R:제동전류
제한저항 |
R |
|
Ro,Co
(SPARK KILLER) |
Ro : 5~200Ω
Co:0.1~0.2㎌
250 or 500WVAC |
| |
| 사용구분 |
R(외부저항기) |
| GBC-3 |
30Ω 20W |
| GBC-4 |
40W이하 |
50Ω 10W |
| 60W이상 |
50Ω 20W | |
운전 / 순시정지
- SW2, SW3, SW4을 동시에 운전측으로 하면 MOTOR가 운전하고 제동측으로 하면 MOTOR는 순시 정지합니다.
제동 후 약 0.5초간 MOTOR에 제동전류가 흐르고, 그후 MOTOR는 자동적으로 전원이 차단됩니다.
회전방향
- 결선도의 회전방향은 MOTOR축 측에서 보아 MOTOR축이 시계방향 (CW)회전으로 되어 있습니다.
반시계방향(CCW)으로 회전시킬 경우에는 MOTOR LEAD선의 적색과 백색을 교환하십시오.
제동 조작 후 0.5초간은 회전방향의 교환을 행하지 말아 주십시오.

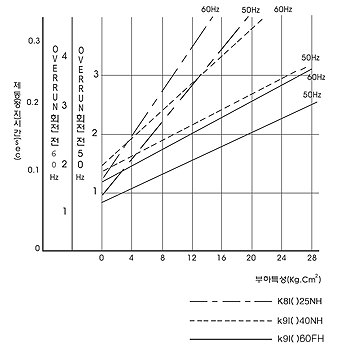

제동특성사례
운전과 연속 사용한계
- 삼상 BRAKE PACK은 INCHING 등의 짧은 운전 CYCLE에서 사용해도 MOTOR를 확실하게 순시 정지시킵니다.
그러나 삼상 MOTOR인 경우에는 부하의 크기에 따라 운전시 MOTOR 온도상승이 변화하므로 연속 사용 한계 등은
온도 상승이 가장 높은 최대 부하 조건으로 고려하여 주십시오.
또한 짧은 CYCLE(5초에 1회 이상의 순시정지)로 사용하면 MOTOR 온도상승이 급격히 높아집니다.
MOTOR는 운전 CYCLE에 관계없이 MOTOR CASE 온도가 90℃ 이하에서 사용하십시오. | |
|
|
|
|
|
