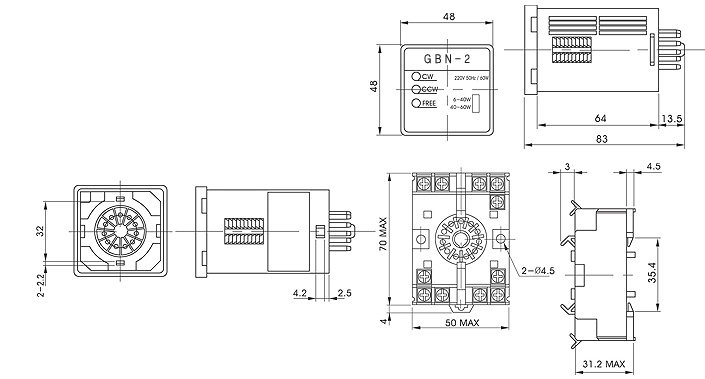

제품명 : GBN-1, GBN-2 |
| |
|
|
|
| |
|
|
| 1 PHASE BRAKE PACK ( NON CONTACT TYPE ) | |
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
  |

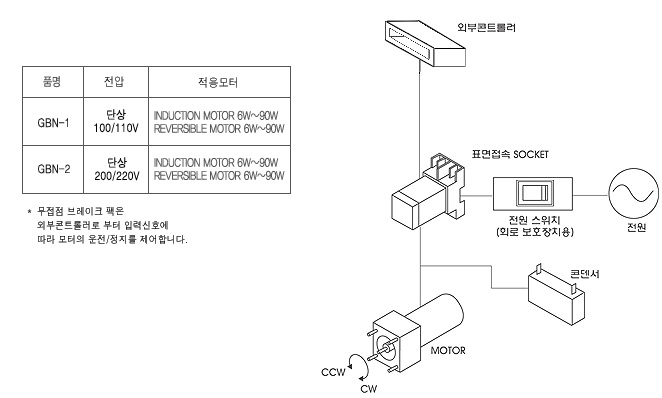

GBN-1, GBN-2은 INDUCTION MOTOR, REVERSIBLE MOTOR용의 무접점 BRAKE PACK 이외의 신호용
직류전원(DC12V~24V 0.1A 이상)과 접속용 SOCKET(11 PIN용)이 필요합니다.
| 품 명 |
GBN-1 |
GBN-2 |
| 전압 |
단상100/110V±10% |
단상 200/220/240V±10% |
| 주파수 |
50/60Hz |
| 적용모터 |
INDUCTION MOTOR, REVERSIBLE MOTOR
6~90W |
| 제동전류계속시간 |
약 0.3초간 ±10% |
| 사용주의온도/습도 |
-10℃~50℃/85%이하 |
1. 절연저항 : 전원단자와 신호입력단자 사이를 DC500VMΩ로 측정하여 100MΩ이상일 것
2. 절연전압 : 전원단자와 신호입력단자 사이를 60Hz 1500V를 1분간 인가하여도 이상이 없을 것 |
  |
 |

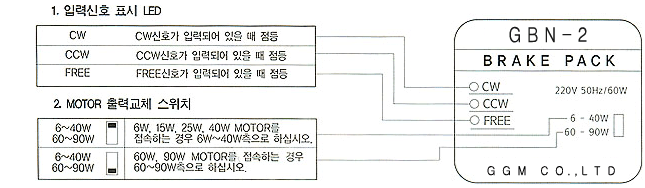

1. 6~40W INDUCTION MOTOR,
REVERSIBLE MOTOR
출력 교체 스위치를 6~40W로 설정하십시오.
2. 60~90W NDUCTION MOTOR,
REVERSIBLE MOTOR
출력 교체 스위치를 60~90W로 설정하십시오.
|
  |

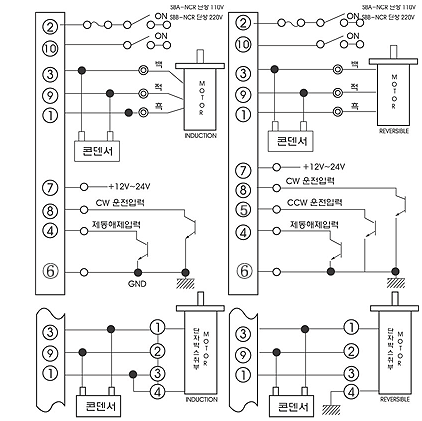

1. CW 운전 입력
CW운전 입력을 ON으로 하면 MOTOR축은 시계방향으로 회전하고 OFF로 하면 정지합니다. INDUCTION MOTOR는
CW운전 입력을 사용하여 운전합니다. 그림과 같이 결선하면 시계방향으로 회전하고 반시계방향으로
회전시에는 MOTOR LEAD WIRE 의 적색과 백색(단자형 MOTOR 는 ②와③)을 교체하십시오.
2. CCW 운전 입력
CCW 운전을 ON으로하면 MOTOR축은 반시계 방향으로 회전하고 OFF로 하면 정지합니다.
CW 운전 입력과 CCW 운전 입력이 동시에 입력되는 경우 CW가 우선입니다.
3. 제동 해제 입력
제동 해제 입력을 ON으로 하면 전자 BRAKE는 작동하지 않고 CW 입력, CCW 입력을 OFF로 하면
전자 BRAKE는 자동적으로 해제됩니다.
4. 결선시의 주의
1. MOTOR와 BRAKE PACK, BRAKE PACK과 외부CONTROLLER는 최단거리로 배선하십시오.
2. MOTOR용 배선, AC 전원용 배선은 0.75㎟ 이상의 전선을 사용하십시오.
3. MOTOR용 배선, AC 전원용 배선(단자번호 ①②③⑨⑩⑪)과 신호용 배선(④⑤⑥⑦⑧)과는 선을 같이 묶지 말고 10㎝ 이상
간격을두고 배선하십시오.
4. BRAKE PACK의 단자 PIN에 직접 납땜하지 마십시오.
5. 단자대에 결선할 때에는 단자 번호를 꼭 확인하십시오. 잘못 결선하면 고장의 원인이 됩니다.
6. BRAKE PACK을 SOCKET에 삽입할 때에는 전원을 OFF하고 확실하게 삽입하십시오.
5. 설치상의 주의
표면접속 SOCKET를 사용하고 다음과 같은 장소는 피하십시오.
1. 직사광선이 닿는 장소.
2.수분이나 기름기가 있는 장소
3. 진동, 충격이 심한 장소 4. 먼지가 많은 장소
5. 인화성 가스, 부식성 가스가 발생하는 장소
6. 주위 온도가 -10~50℃를 초과하는 장소
7. 습도 85%를 초과하는 장소 |
  |
1.MOTOR 운전 사이클
MOTOR의 운전/순시 정지를 빈번하게 작동시키면 BRAKE PACK과 MOTOR의 온도상승이 높아집니다. 운전 CYCLE은 가능한 한 시간을 길게 하고 MOTOR CASE의 온도가 90℃ 이하에서 사용하십시오.
2. 보호장치의 용량
MOTOR를 순시 정지키면 반파 정류시킨 대전류가 약 0.3초간 흐릅니다. 이 BRAKE 전류가 흐르는 LINE에 보호소자를 접속하는 경우는 아래 표를 참고로 보호장치 용량을 선정하여 주십시오.
| MOTOR 출력 |
CYCYLE |
| 6~25W |
2초 이상 |
| 40~90W |
4초 이상 |
2초 CYCLE은 1초 운전, 1초 정지
4초 CYCLE은 2초 운전, 2초 정지
· BRAKE 전류
회로 보호소자를 접속할 경우 아래표를 참고하여 용량을 선정하여 주십시요.
| MOTOR 출력 |
100V 50Hz |
110V 60Hz |
200V 50Hz |
220V 60Hz |
240V 50Hz |
| 6W |
1.2A |
1.2A |
0.5A |
0.4A |
0.6A |
| 15W |
3.1A |
3.0A |
1.7A |
1.5A |
1.7A |
| 25W |
7.4A |
7.2A |
3.8A |
3.3A |
3.5A |
| 40W |
12.2A |
12.0A |
5.4A |
4.6A |
5.2A |
| 60W |
14.2A |
13.6A |
8.1A |
6.8A |
8.4A |
| 60W |
17.6A |
16.4A |
10.4A |
8.0A |
10.6A | | |
|
|
|
|
|
